◎回路図
CdS用のプルアップ抵抗Rは、可変抵抗器2０ｋΩ程にすると、微妙な調整が可能
◎プリント基板版HIDaspxを使った実体図
◎ヒダピオ学習回路HIDaspx
◎ブレッドボード版HIDaspxを使った実体図
◎動作例
手をかざすと点滅内容が変わっています。
◎JA制御 ヒダピオ システムでのプログラム例
ddrB 255
Do
portB 255,300
portB 0,300
Loop
End
HIDaspxを使った８個のLEDとCdSを使った点滅実験の回路例
◎回路図
LED用電流制限抵抗RはLEDに合わせて変更すること（３３０〜１ｋΩなど）
CdS用のプルアップ抵抗Rは、可変抵抗器2０ｋΩ程にすると、微妙な調整が可能
◎プリント基板版HIDaspxを使った実体図
◎ヒダピオ学習回路HIDaspx

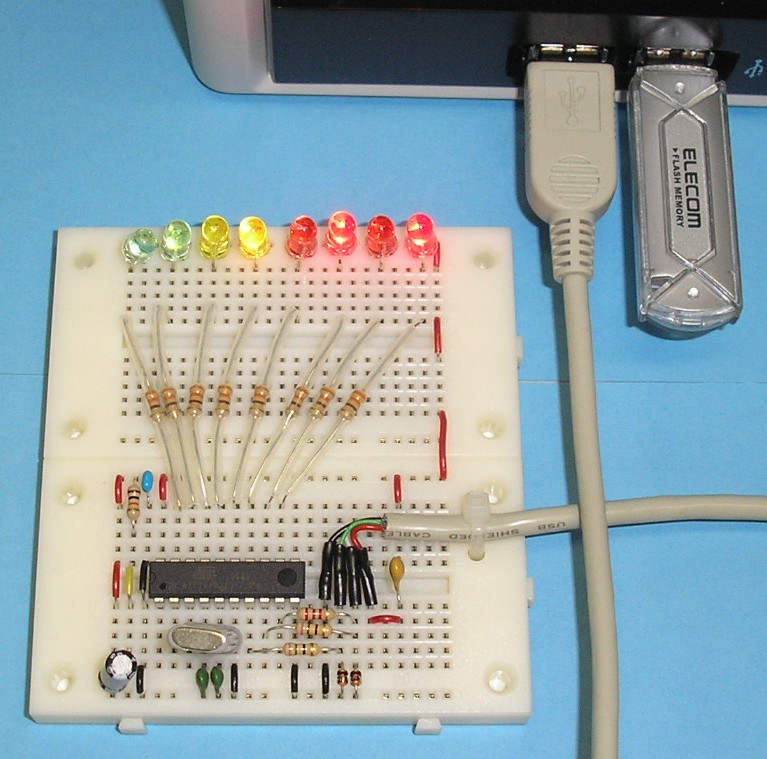

◎ブレッドボード版HIDaspxを使った実体図
◎動作例
手をかざすと点滅内容が変わっています。
◎JA制御 ヒダピオ システムでのプログラム例
ddrB 255
Do
portB 255,300
portB 0,300
Loop
End
