メモリが増えたATtiny4313も同様に利用できます。
■電源のかけ方
◆ATtiny2313を動作させるためには、直流３〜５Vの電圧をかけます。
●3V …電池２個を直列にする。
●4.5V…電池３個を直列にする。
●5V …パソコンのUSBから電源をとる
◆回路図
●最もシンプルな回路
・左右の図は描き方が異なりますが、同じ回路図です。
・図が煩雑にならないよう、左図のようにします。
・この回路でも、精度を要求するものでないなら、十分に動作します。
※ここでは、最もシンプルな回路で説明していきます。

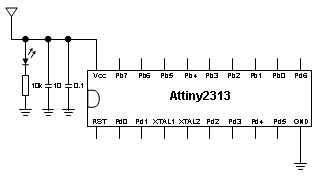

●安定した一般的な回路
・電圧の不安定を防止するために電解コンデンサを入れます。
・発振防止のためにセラミックコンデンサを入れます。
■プログラムの書込回路
◆プログラムについて
●マイコンに書き込めるプログラムは機械語のプログラム（****.hex）だけです。
・パソコンを使って、高級言語（BASICやCなど）でソースプログラム（****.basなど）をつくります
・コンパイラというソフトウェアで、機械語にコンパイル（翻訳）します。
****.bas →（コンパイル） → ****.hex
※ヒダピオシステムでは
「JA制御ヒダピオ」でソースファイルを作成し、「バスコンピ」でコンパイルします。
●マイコンにプログラムを書き込むために必要なものは、
・ハードウェア：ライタ（書込器、プログラマ）
・ソフトウェア：ライティングソフト
※ヒダピオシステムでは
ライティングソフト「HAG_mini」とライタ「ヒダピオ学習回路」を使います。
◆ライタ（ヒダピオ学習回路）とATtiny2313の接続回路

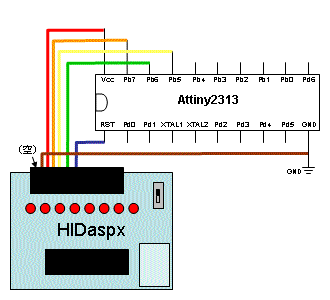

●電源を同じにした回路

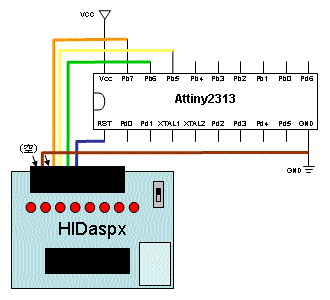

●電源を別にした回路
■出力回路
◆定格電流値
●１本のピンに流しても良い最大電流は40mA◆ＬＥＤを点灯する…負論理回路
●全体での最大消費電流は200mA
●ヒダピオ学習回路の回路
●「JA制御ヒダピオ」の出力指定数「１」の時点灯し、「０」の時消灯する。
◆ＬＥＤを点灯する…正論理回路
■入力回路
◆定格電流値
●１本のピンに流しても良い最大電流は40mA◆スイッチのOn-Offの状態を入力する
●Onの時は、ポートの電圧が0V（Lo）となる。
■リセット回路
◆リセットとは
●電源をOn-Offすることなく、プログラムの始めに戻す操作◆１番ピンとGNDを接続するとリセットされる
■外部発振回路
◆外部発振とは
●水晶発振子または振動子を使って、正確な発振を行う。◆１番ピンとGNDを接続するとリセットされる
■データシート
◆概要
●フラッシュメモリ…２ｋバイト（１万回の書き換え可能）
●ＩＯピン…１８本、ポートＡ（０〜２）、ポート（０〜７）、ポートＤ（０〜６）
●すべてのポートに内部プルアップ設定が可能
●ISP書き込みピンSCL、MOSI、MISO、RST（RESET）
●Ａ／Ｄ変換…なし
●出荷時の周波数…内部ＯＳＣ使用（１ＭＨｚ）
●内部ＯＳＣ使用…ヒューズビットの書き換えで８ＭＨｚ、４ＭＨｚが使用可
●動作電圧（VCC）…2.7-5.5V
◆定格
●動作温度…-55℃から125℃
●許容電圧…動作電圧+0.5V
●入出力ピン出力電流…40mA
●消費電流…200mA
◆ピン配置図
■IOポート設定
◆ポート設定方法
●方向設定レジスタ（DDR＊）での入出力設定
（例）DDRB.1=1 DDRB=255
●方向設定レジスタ（DRR＊）を出力設定にして
・データレジスタ（PORT＊）で１にすると 内部プルアップ設定になる。
（例）PORTB.1=1 PORTB=255
・入力用データレジスタ（PIN＊）で１にすると 出力データが反転する。
（例）PINB.1=1 PINB=255
●方向設定レジスタ（DRR＊）を入力設定にして
・ポート＊の読み取り （例）PINB.1=1 PINB=255
