■HIDaspxとは
◆USB-AVRライタ＆IO制御器としては、USBマウスと同じHIDクラスのデバイスなので ドライバインストール不要、しかもこれほど安価に利用可能なものは他にほとんどありません。
●ハードウェア（ATtiny2313またはATtiny4313を中心にした回路）にファームウェア（HIDaspxのmain-12.hex）を書き込んだものにサポートソフトウェア一式（システム）を含んだものを意味し、AVRマイコン用のライタとして開発され、またUSB-IOのインタフェースとしても利用できます。
●これまで、Windows 2000/XP/Vista/7の他、MacOSやLinuxでも動作確認されています。一般的なAVRへのHEXファイルの書き込み、各種のプログラム言語(C言語, Visual BASIC、Ruby、HSPなど)でUSB-IO制御できることも確認されています。
●HIDaspをベースに、安定化と高速化などの改良したもの
●ドライバのインストールが不要という大きな特徴があります。
●開発者はsenshuさん、irukaさんなどで、インターネットを介して改造協議が図られた。
●senshuさんの説明
■HIDaspxの二つのモード
◆USB-IOモード
●PD2とGNDを接続する
●入出力８ポート、入力３ポートが使用可能）
◆AVRライタモード
●PD2とGNDを接続しない

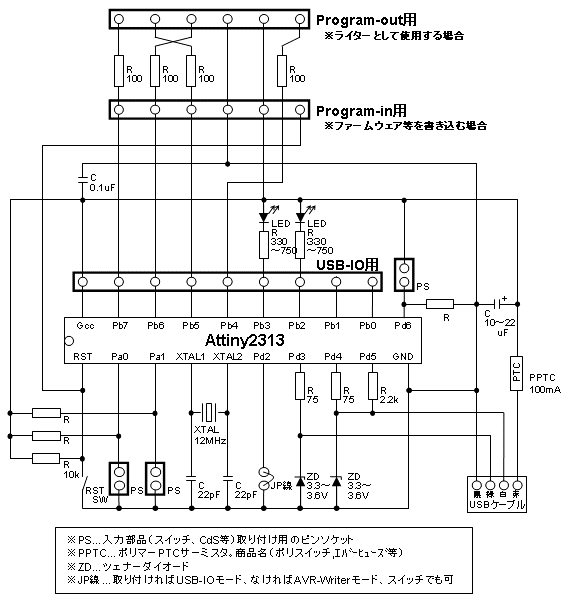

■回路図
◆senshuさんの回路図
●JAの回路図
■回路の例
◆完成版ヒダピオ学習回路を購入する場合。

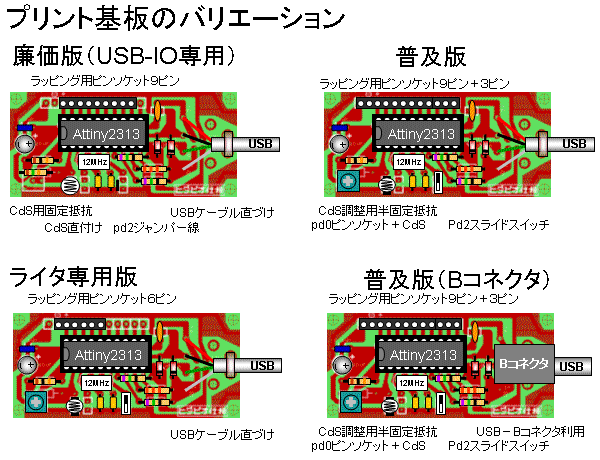

◆中学生（超初心者）向け専用プリント基板で製作する場合。

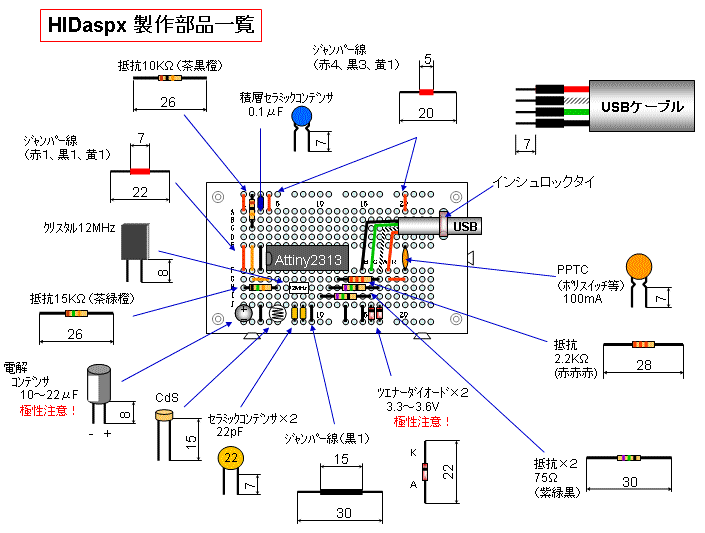

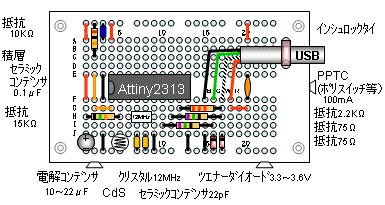

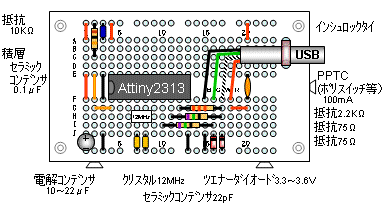

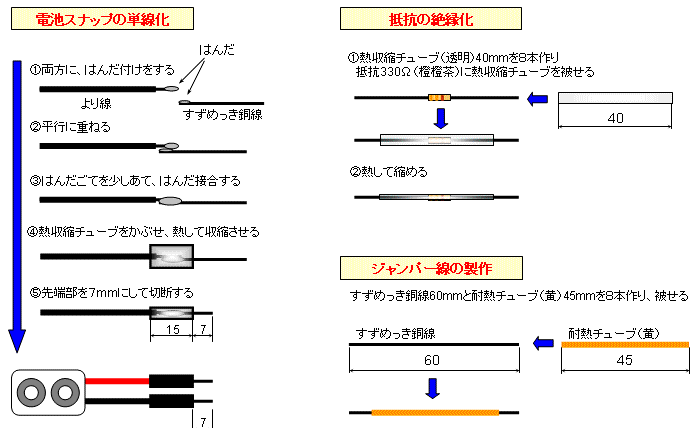

◆ブレッドボード版で製作する場合
AVRライタ IO制御
ブレッドボード版の製作方法１ 製作方法２ 製作方法３
◆senshuさん開発の専用基板workshop Nak (wS☆Nak) #216
■HIDaspxの部品説明

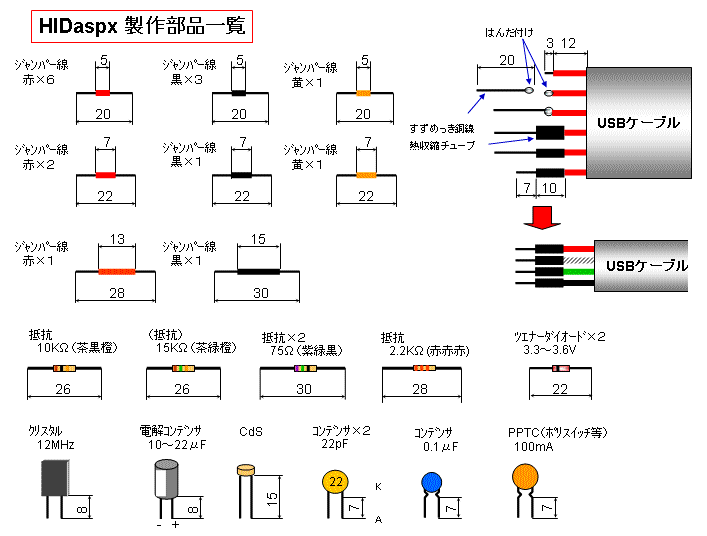

試作する人のためのメモですので、できる限り原作者の回路図に従って製作して下さい。
◆水晶振動子 … クリスタル12MHzを指定。足の長さを15mm程度に短く切って使用。省略不可
◆ツェナーダイオード … 3.3〜3.6Vを使用。USB電源５Vを使用する場合は省略不可。
◆セラミックコンデンサ22pF … 積層セラミックコンデンサで可。省略不可
◆積層セラミックコンデンサ0.1μF … 動作不良の原因になるため必ず実装する。
◆電解コンデンサ … 10〜22μF。安定動作が期待できるので実装する方がよい。
◆ポリマーPTCサーミスタ… 100mA〜250mA。商品名ポリスイッチ、エバーヒューズなど。
実験回路の誤配線によりパソコンを壊すことがないように、パソコンの保護用として必ず実装すること。
◆抵抗10kΩ … 安定な動作のため省略しない。
◆抵抗2.2kΩ … 省略不可。+3.3V用に限定した場合は1.5kΩでも可
◆抵抗75Ω … 省略不可。68〜100Ω程度でも可（JAの動作確認では今のところ不具合はない）
■HIDaspxの導入の方法
１個のHIDaspxがあれば、ATtiny2313またはATtiny4313にHIDaspxファームウェアを書き込むことで、２個目以降を簡単に増やすことができます。
◆初心者やAVRライタを持っていない方ヒダピオ学習回路を購入して下さい。
◆AVRライタを持っていて、ある程度の力量のある方回路図を参考に基板やブレッドボードで回路を作成し、Attiny2313にＨＩＤaspxファームウェアを書き込んで下さい。
ＨＩＤaspxファームウェアの書き込み手順
■動作確認のお願い
現在「HIDaspx」の動作確認をしています。多くの方の試行により、よりシステムの完成をめざしています。無償で提供されるこの素晴らしいシステムを利用される方は、分かる範囲で結構ですので、必ず動作確認の報告をお願いします。
動作確認の方法や報告先について
■用語
◆HIDaspとは・USBのHIDクラス( ドライバインストール不要)に対応したAVRマイコン用のライタ
・開発者瓶詰堂さん
◆HIDとは・Human Interface Device （ヒューマンインターフェースデバイス）の略
・キーボード、マウスなど、人間がコンピューターを操作するための入力機器
・Windows環境では、USBに関する標準化団体が制定したHIDクラスに準拠するUSB機器を指すことが多い。
