走馬灯

エネルギー変換教材として、興味を持って、製作できるものを考案しました。 厚み0.1mmの銅のうす板を使うことで、ファン作りを経験できます。

１．教材観

　エネルギー変換の題材として、物づくりと組み合わせ、工夫できる題材として考案しました。電気エネルギーが熱エネルギーに、さらに運動エネルギーに変換される走馬灯の製作学習では、ファンの形、フードのデザインなどの工夫ができます。
　はさみとカッターナイフだけで銅のうす板が加工できる簡単さが、生徒の創意工夫と関心を高めます。


２．製作時間

　全１０時間※台部を１枚の板だけにした場合。フードは宿題とする。

(１)けがき、切断、穴開け　　　　　２時間

(２)組み立て（電気回路部）　　　　２時間

(３)組み立て（回転筒、支持部）　３時間

(４)仕上げ、評価　　　　　　　　　　２時間

　全１６時間※台部に引き出し、コンセント、スイッチをつけた場合。フードは宿題とする。

(１)けがき、切断、穴開け　　　　　３時間

(２)組み立て（木部）　　　　　　　　５時間

(３)組み立て（電気回路部）　　　　３時間

(４)組み立て（回転筒、支持部）　３時間

(５)仕上げ、評価　　　　　　　　　　２時間

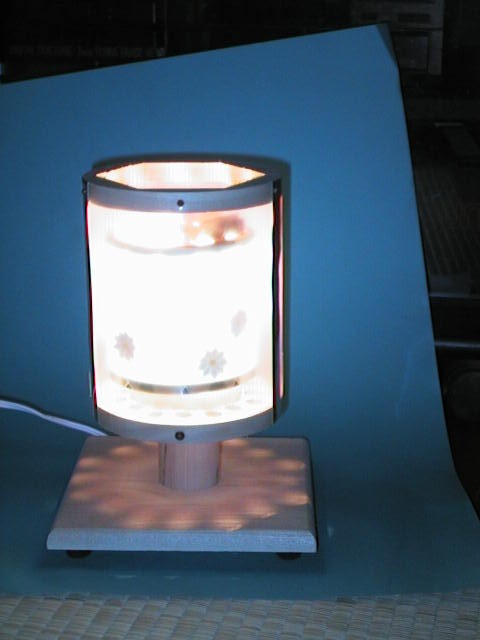

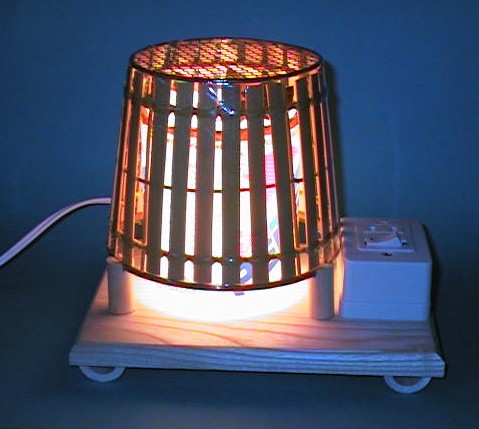

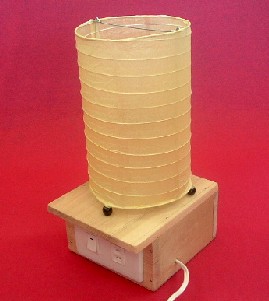

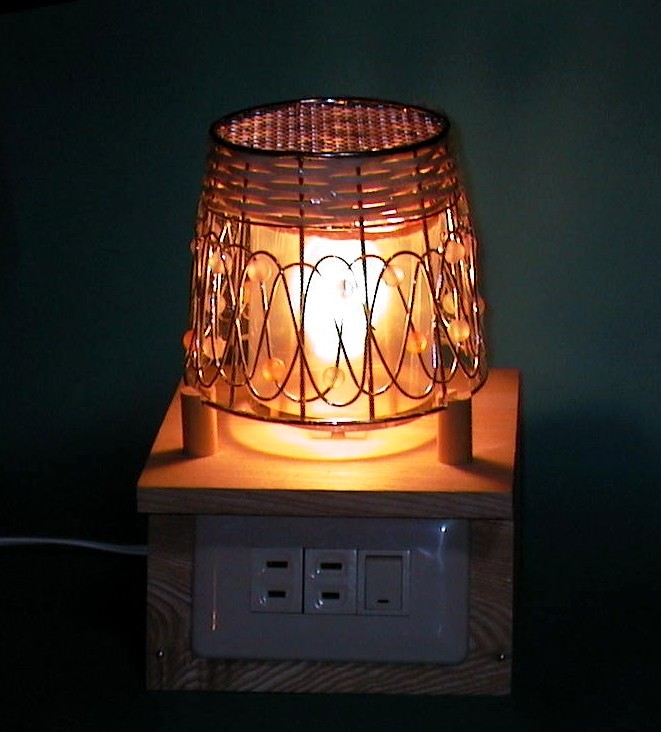

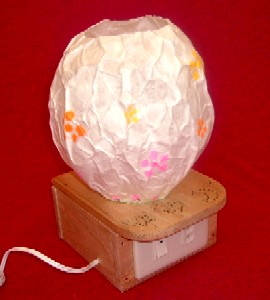

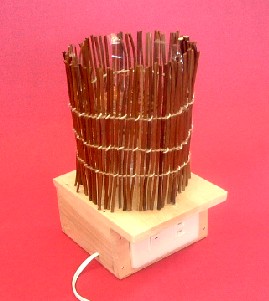

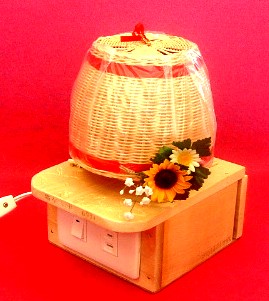

いろいろなタイプの走馬灯

　 　 　
　 　 　 　
　 　
　 　 　 　
　 　
　
　 　 　

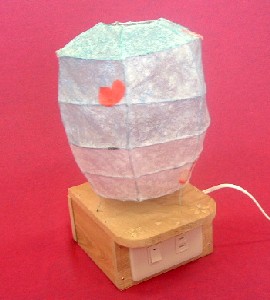

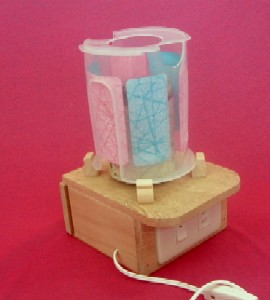

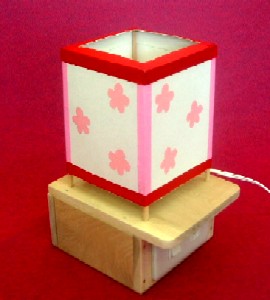

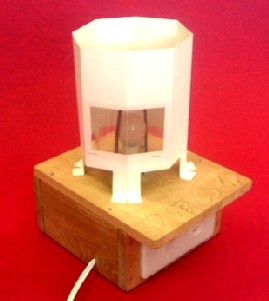

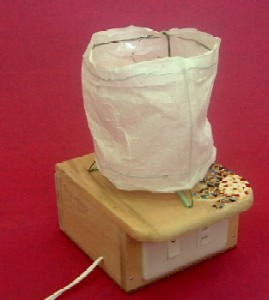

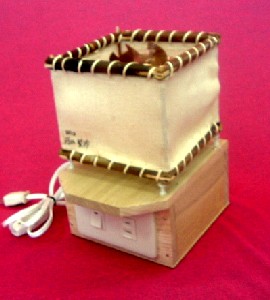

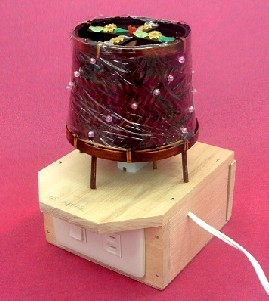

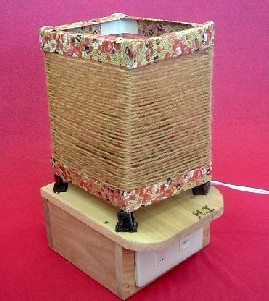

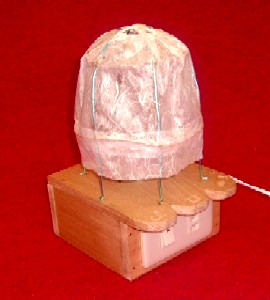

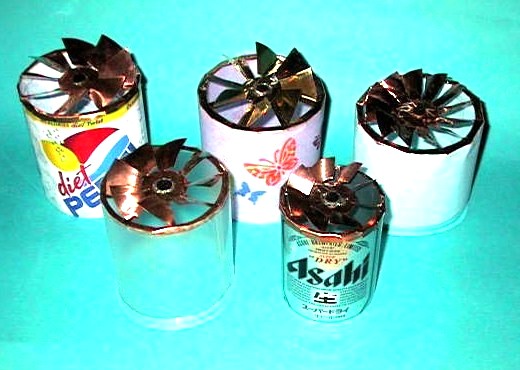

生徒作品

３．製作

(1)材料

●回転筒

100×100×0.1の銅うす板

画鋲

ペットボトル、アルミ缶または和紙（幅5mm、厚み0.1mmのアルミテープ）

幅5mmの両面テープ

●支持部

φ4×250の黄銅棒

φ10の黄銅製スナップ

はんだ

●フード部

和紙、棒材や鉢カバーなど

●電気材料

コンセントプラグ、ビニールコード、圧着端子

その他コンセントなど

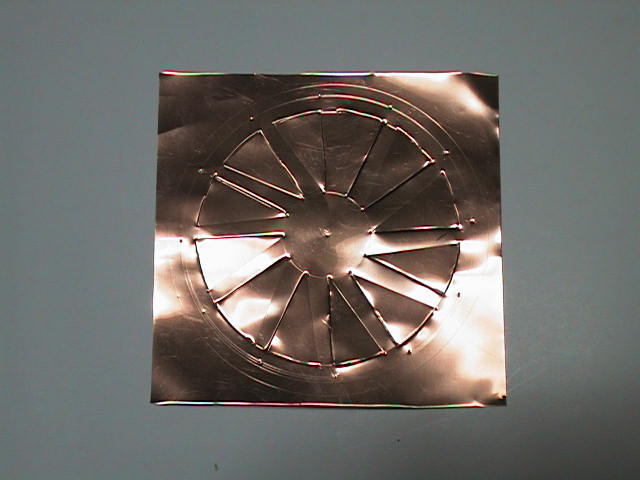

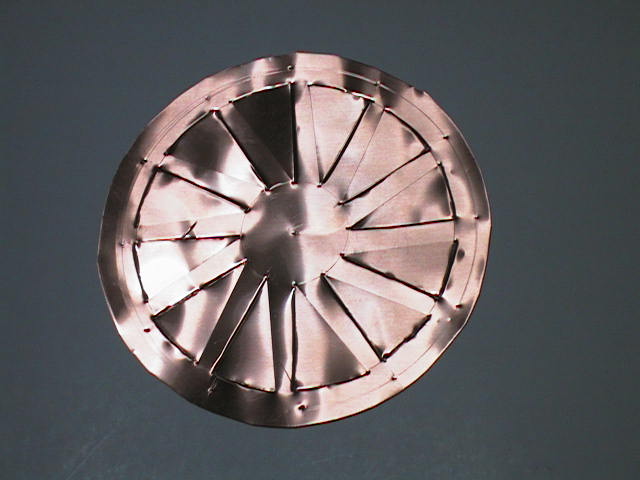

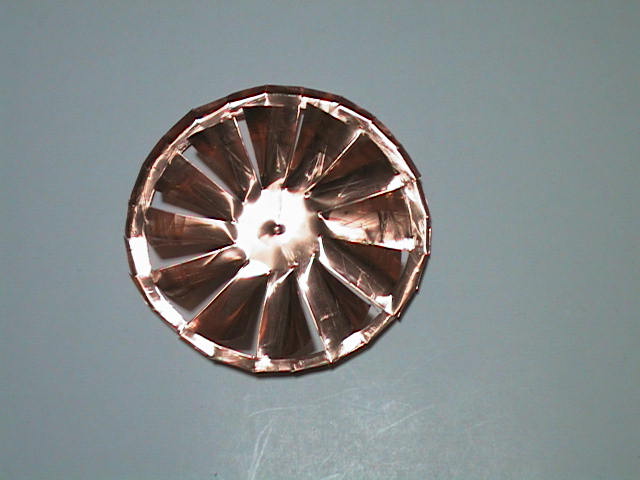

(2)ファンの製作

●けがき（けがき用コンパス、けがき針、定規）

●切断（カッターナイフ、はさみ）

●はんだ付け（はんだごて）

先に押しピンにはんだをつけ、うす銅板に差し込み、銅板の上からはんだごて（１５０W程度のもの）を押しつける。

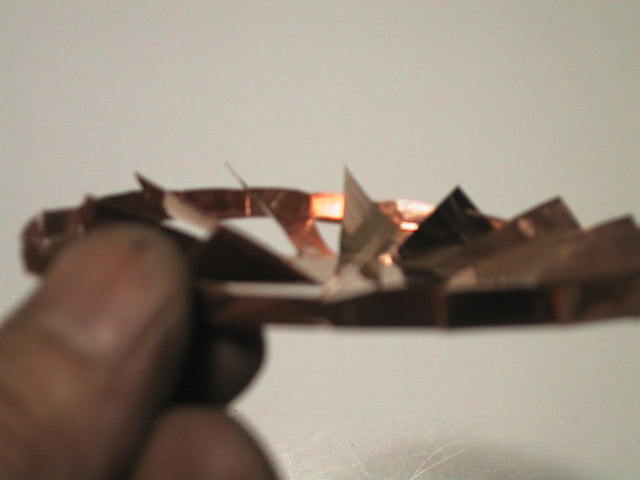

●折り曲げ（手、その他）
