ヒダピオＭボード
ＪＡ教育研究会
興味のある方、共同研究を希望する方（個人、学校、研究会、教材会社等）はご連絡ください
●本サイトでの記述によって製作されたものに起因する損害は一切保証できません。
●画像はクリックすると拡大できます。
●YouTube画像を公開しました。

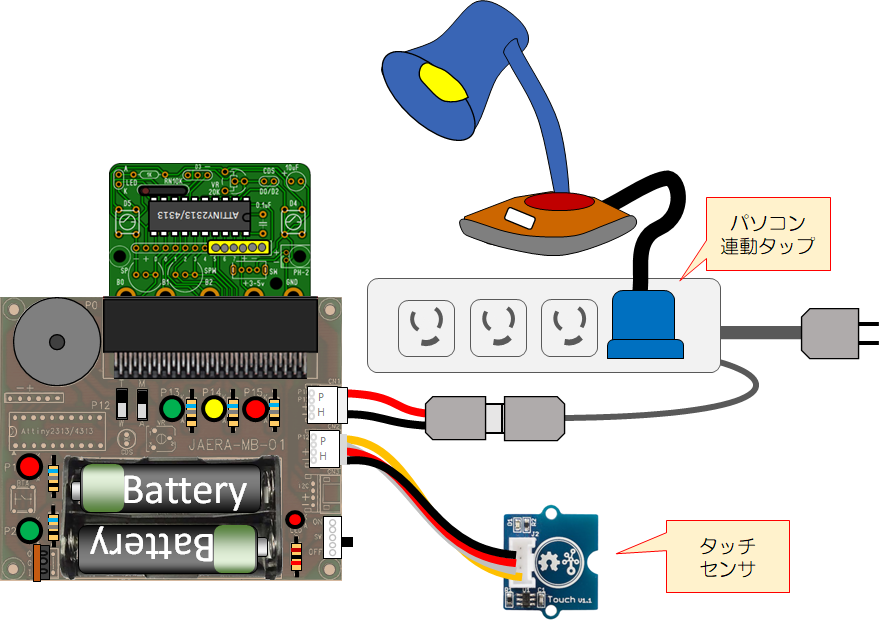

ヒダピオＭボードとタッチセンサ
ヒダピオＭボードと超音波距離センサ(YouTube動画)

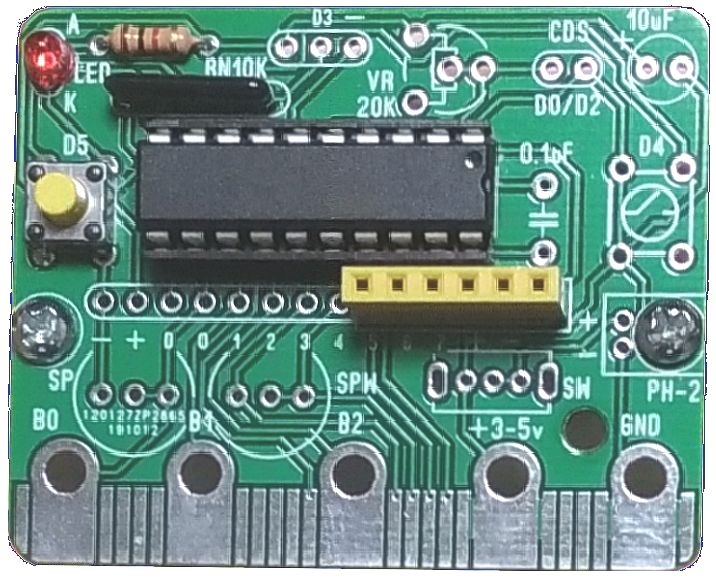

ヒダピオMボードとは

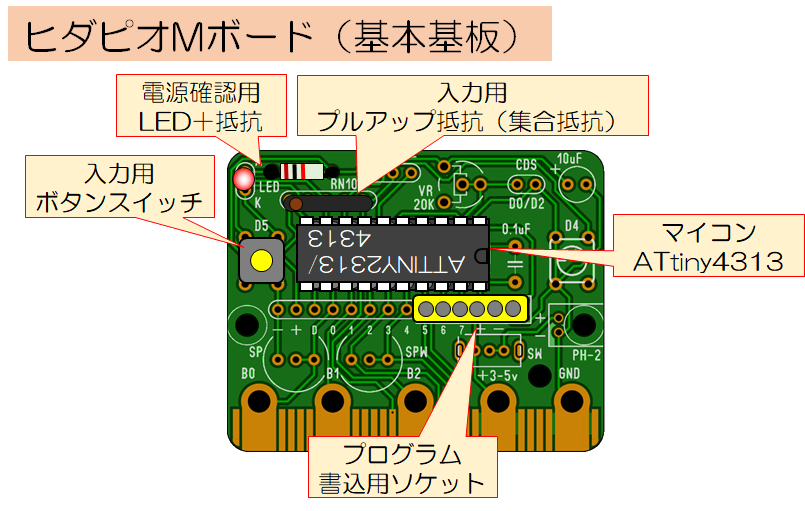

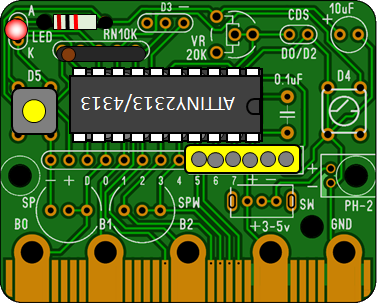

〇ATtiny4313を搭載した安価で取り扱いやすい ワンチップ（マイコン1個だけ）のマイコンボードです。
基本基板キット1045円、完成品1375円（税・送料込み）

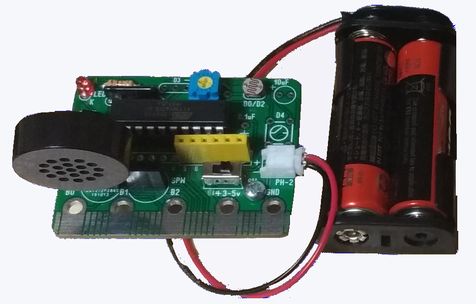

〇プログラミング学習の後は、電子オルゴールやタイマーとして利用できます。
電子オルゴール版簡易説明書

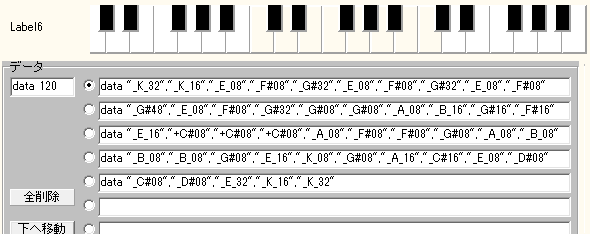

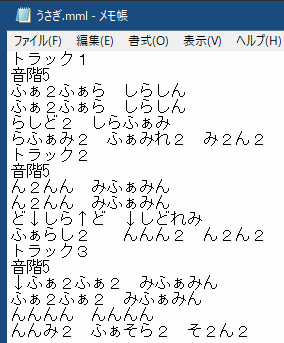

・単音オルゴールは「JA制御ヒダピオ」や「アルドゥブロック for ヒダピオ」で、和音のオルゴールは「Mymelo」で自分の好きな曲を奏でることができます。
・明るさセンサーやスイッチで反応したり、経過時間で鳴らすこともできます。
電源
○３〜５Vで動作します。

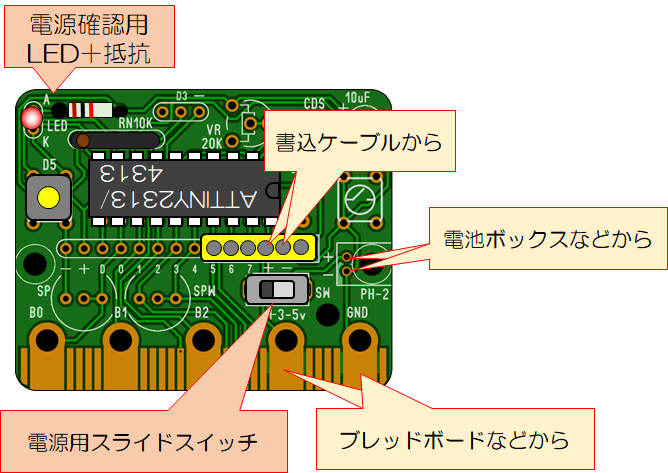

○３か所から給電できます。

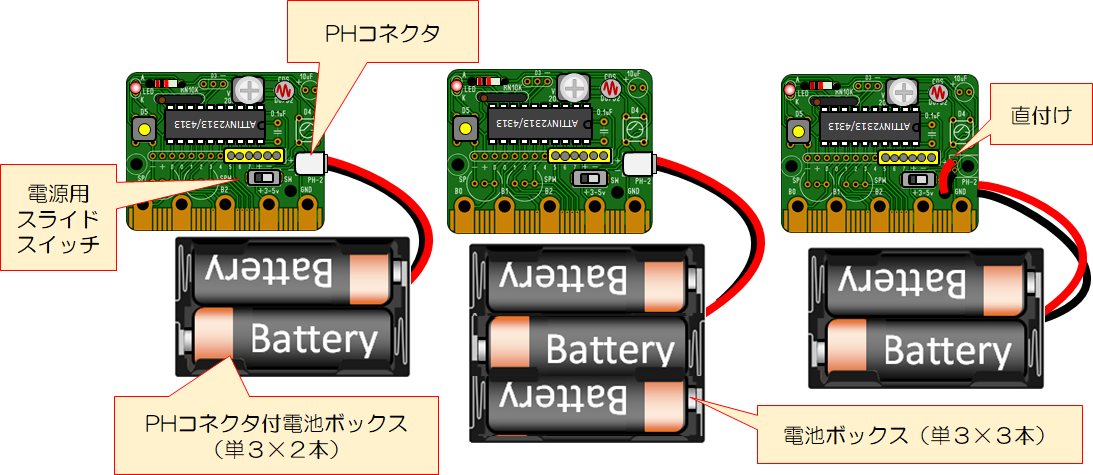

・電池ボックスから
※取り付けはPHコネクタで行いますが、直付けもできます。
※スライドスイッチでON-OFFします。
・エッジコネクタから

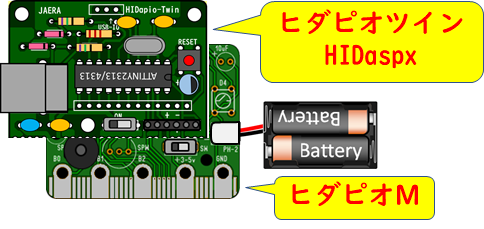

・書込ケーブルから
※B4〜B7は誤動作することがありますので、使用しないでください。
入出力

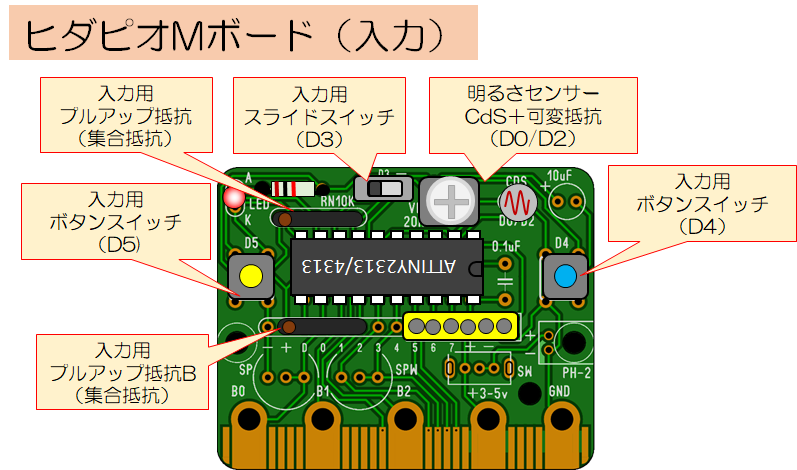

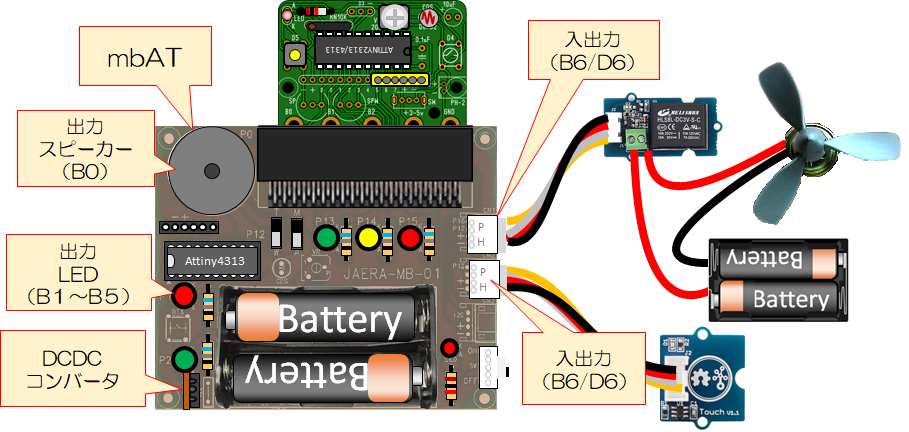

○光センサーと各種スイッチが搭載できます。B0〜B2、D6に入力用プルアップ抵抗Bをつけることも可能です。
※ATtiny4313の場合、DDRB命令でLOW設定で入力ピンに、PORT命令でHIGHにすることで内蔵プルアップ抵抗を利用することが可能です。
〇いろんな場所に出力装置を接続して利用できます。

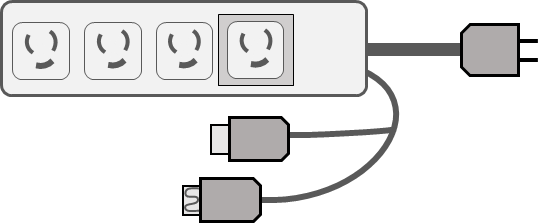

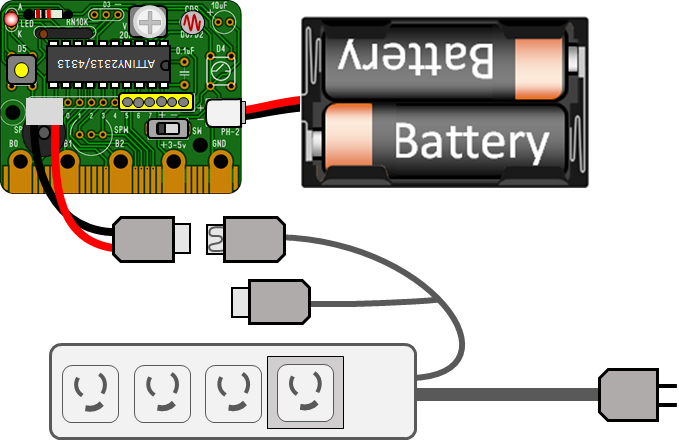

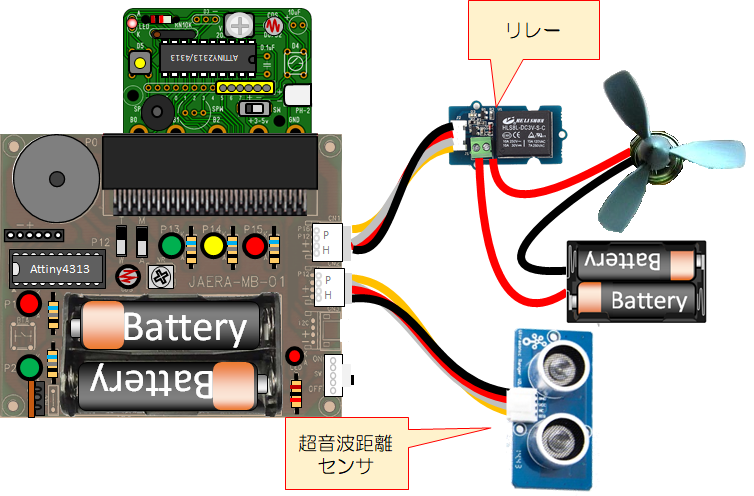

・下図はB0とGNDにUSBケーブルをつなぎ、パソコン連動タップで家電製品を制御します。

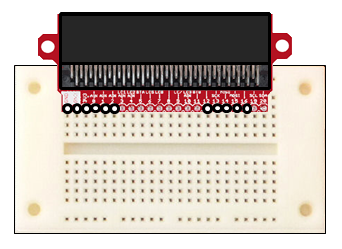

〇micro:bit関連機器のブレイクアウトに挿入して利用できます。

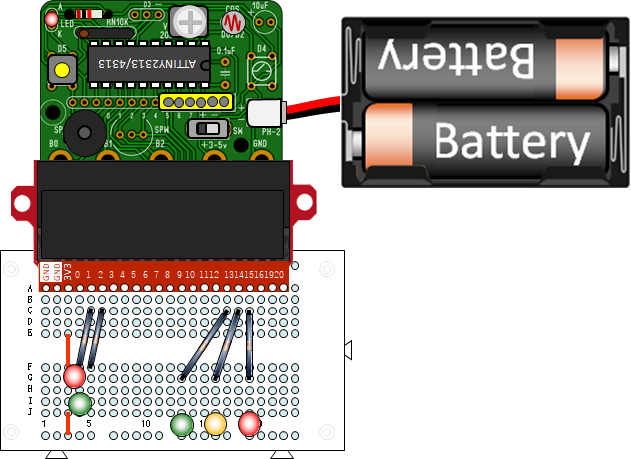

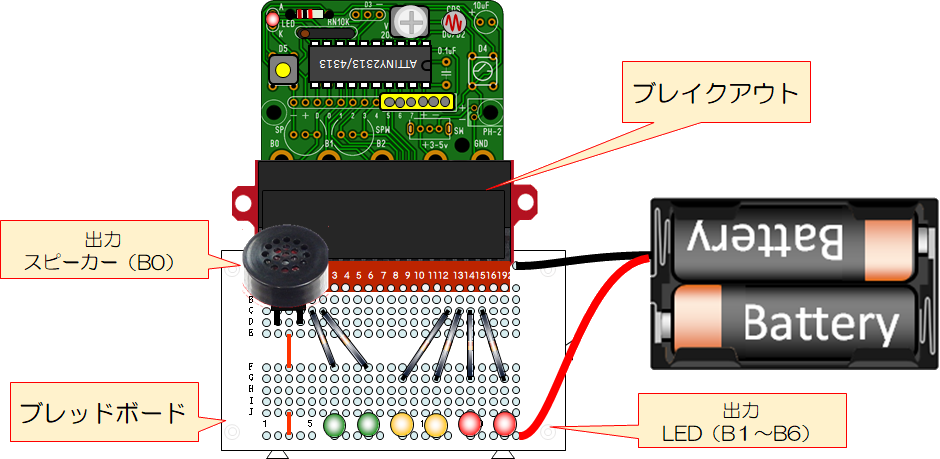

・ブレッドボードを使った回路学習ができます。
・mbATが使え、リレーやパソコン連動タップを使用して、各種の機器を制御することができます。

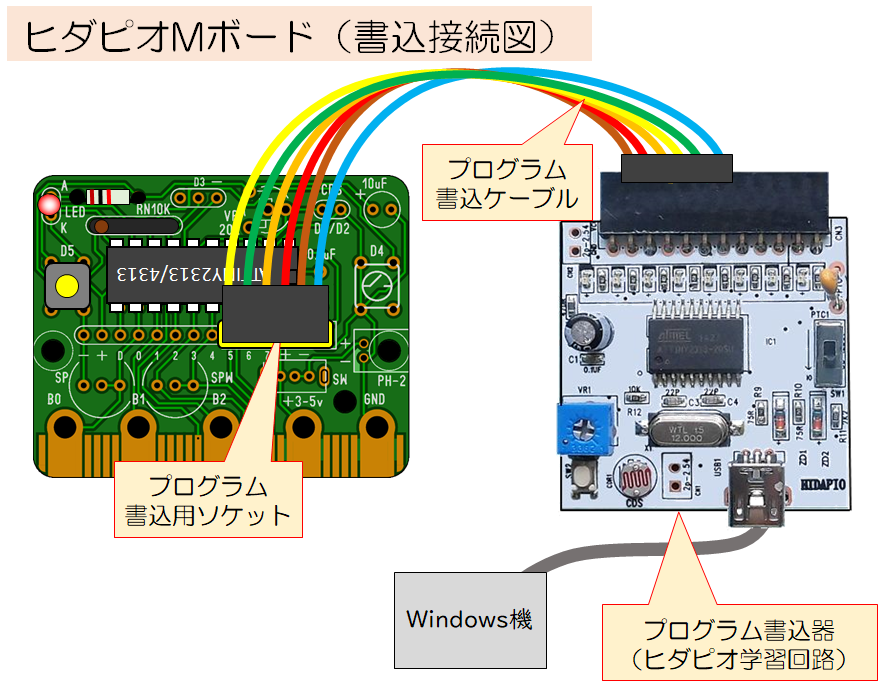

プログラミングと書込器
○プログラミング言語はBASIC系の「JA制御ヒダピオ」「Arduino IDE for ヒダピオ」、ビジュアル系の「アルドゥブロック for ヒダピオ」などが利用できます。
| JA制御ヒダピオ |
Arduino IDE |

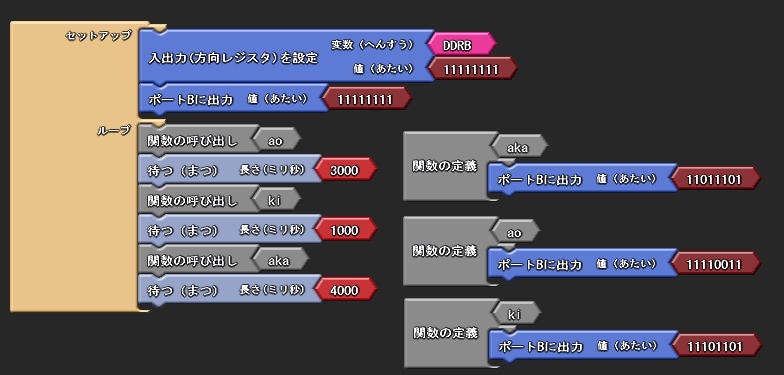

アルドゥブロック for ヒダピオ |
 |
 |
 |
参考サイト ヒダピオシステム
「JA制御ヒダピオ」のダウンロード
ja_hidapio.exe
参考サイト 私家版 Ardublock
「アルドゥブロック for ヒダピオ」のダウンロード
arduino-0101-portable3-ArduBlock-20200325.zip
※他に書込器とケーブルを学校で準備してください。

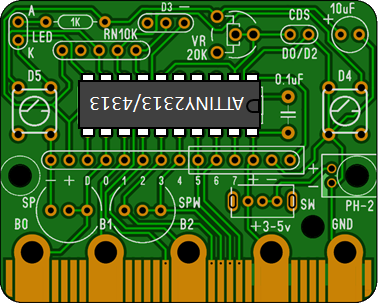

回路図
価格
●JA教育研究会から販売されます。
○セット数が複数になる場合は、送付手数料は1セットにつき100円引きとなります。
○部品の価格は税込みです。部品の送付手数料は300円を加算します。
○１０セット以上の申し込みの際は、希望によりプラスチックケースを付属します。
●基板＋ATtiny4313
入出力ができます。
完成品価格 \825(税、送付手数料込み)
キット価格 \605(税、送付手数料込み)
●基本基板
書込器（ヒダピオ学習回路など）でプログラムの書き込みができる。
完成品価格 \1375(税、送付手数料込み)
キット価格 \1045(税、送付手数料込み)

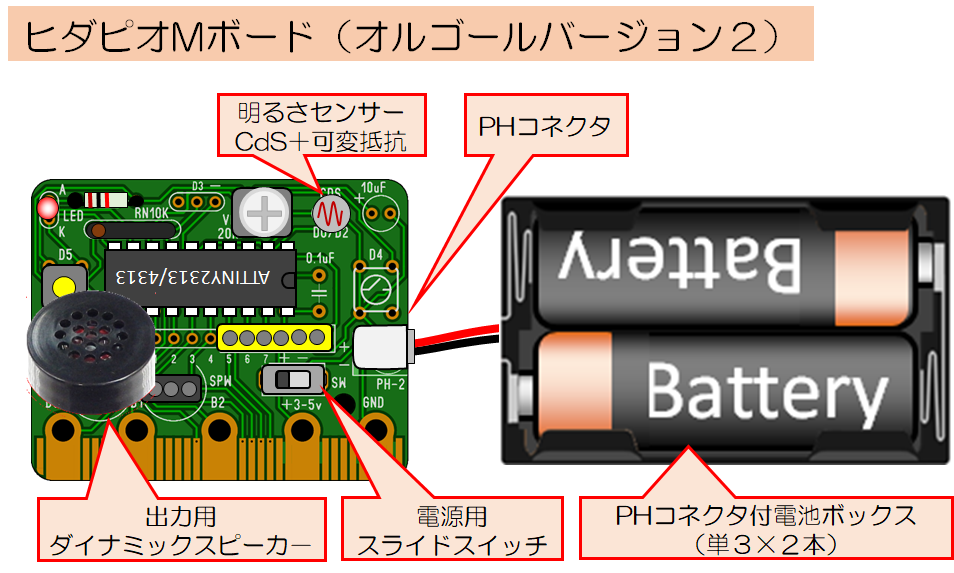

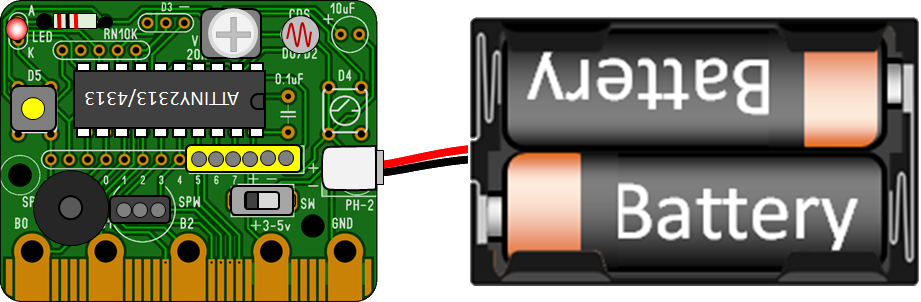

●電子オルゴール（圧電ブザー）
電子オルゴールや、タイマーとして利用できる。ただし音質が高く、音量がかなり小さい。
（※電池は含まれません）
完成品価格 \1815(税、送付手数料込み)
キット価格 \1375(税、送付手数料込み)

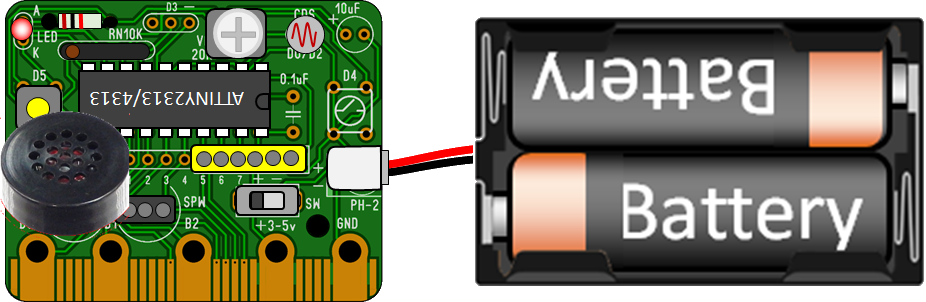

●電子オルゴール（ダイナミックスピーカー）
電子オルゴールや、タイマーとして利用できる。圧電ブザーより音質が低く、音量が大きいので聞き取りやすい。
（※電池は含まれません）
完成品価格 \2035(税、送付手数料込み)
キット価格 \1895(税、送付手数料込み)
●ブレッドボードセット
ブレッドボードに接合すると、いろいろな実験をすることができます。
※ブレイクアウト(両端ピン付き)＋ブレッドボードの追加 ＋\1650(税、送付手数料込み)
●その他
| ヒダピオ学習回路 |
 |
USBケーブル
書込ケーブル
価格 \2650 |
| HIDaspx |
 |
価格 \1430 |

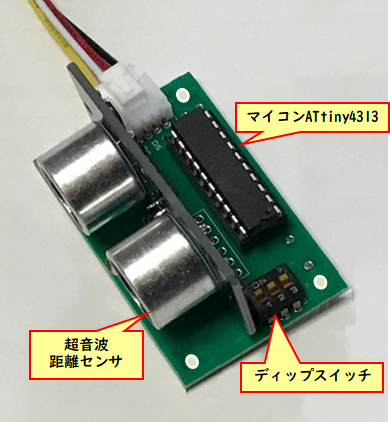

超音波距離センサ
3.3〜5V |
 |
ケーブル付価格
\800 |
超音波距離センサデジタルモジュール
3.3〜5V |
 |
ケーブル付価格
\1800 |
ラインセンサ
3.3〜5V |
 |
ケーブル付価格
\500 |
タッチセンサ
2.0〜5.5V |
 |
ケーブル付価格
\800 |
リレーモジュール
3.3〜5V |
 |
ケーブル付価格
\500 |
USB連動タップ
3.3〜5V |
 |
USBケーブル付価格
\5000 |
申し込み方法
※「ヒダピオＭボード」を入手するには、ＪＡ教育研究会に発注してください。
数がまとまった場合は価格を割引いたします。ご相談ください。
地元の教材会社を経由する場合は価格が割増となることがあります。ご相談ください。
●メール
にてのみ受注いたします。
●件名及び内容は
○件名「ヒダピオＭボード希望」
○名前、住所、郵便番号、連絡先電話番号
○振込先（三菱UFJ銀行、郵便局から選択）
をつけて申し込みください。
○申込内容（分かりやすく）
※例…ヒダピオＭボード電子オルゴール（ダイナミックスピーカー）10台購入希望
