HIDaspxファームウェア書き込み手順

---

１個のHIDaspxがあると、２個目のHIDaspx用Attiny2313を作成することができます。

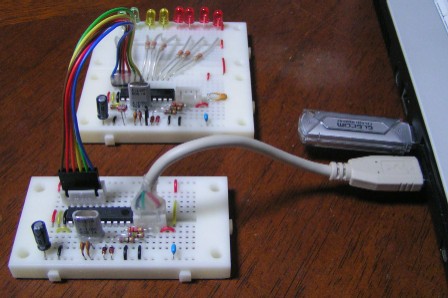

ここではブレッドボード版で行ってみました。

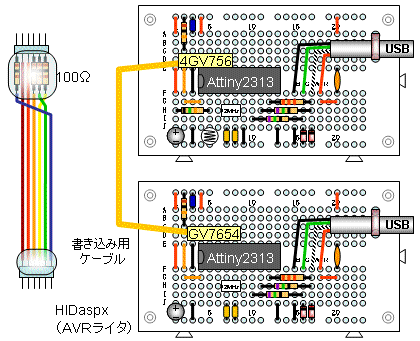

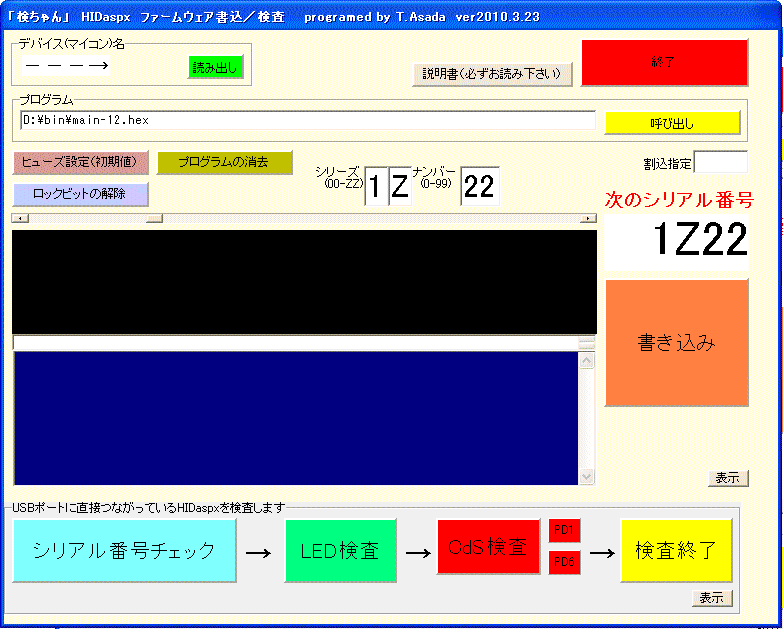

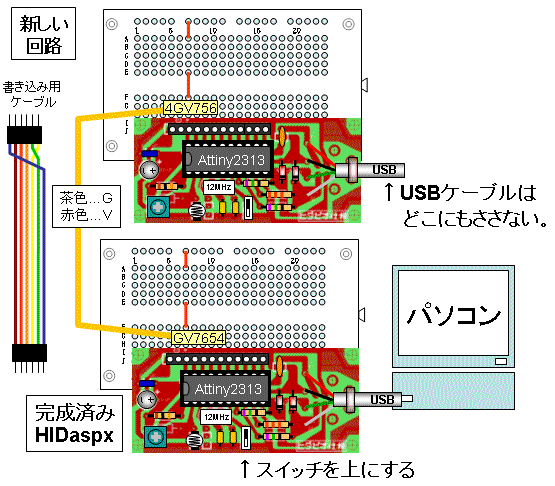

「検ちゃん」を使った研究用HIDaspxファームウェアの書き込み方法 （１）ここから　「ヒダピオ」関連ファイルをダウンロードし、解凍する※ 以下：ｄドライブにja_hidapioフォルダが解凍された場合で説明する。 （２）HIDaspxライタモードに新しいHIDaspx回路を書き込み用ケーブルで接続する。 　 （３）「検ちゃん」（KEN_chan.exe）を起動し、書き込む。 �@プログラムを"d:\bin\main-12.hex"にする。(d:\binフォルダにmain-12.hexがあるとき) �A個別のシリアル番号を決める。 USB接続機器のシリアル番号について 　USB接続される機器の販売に当たっては、V-USBライセンスの取得により与えられるIDと、個々の機器に個別のシリアル番号を書き込んでいます。これにより同一種の機器を同じコンピュータに同時接続しても、それぞれを別の機器として認識します。 　もし、同一シリアル番号の機器を同じコンピュータに同時接続すると、コンピュータは混乱しシャットダウンしたり、場合によれば壊れることも考えられます。 　個人でUSB機器を作成する場合であっても、個別のシリアル番号を書き込んで、安全確保を行って下さい。また、異なるシリアル番号であることを確認できなかったり、使用方法を熟知するまでは、同じコンピュータに同時接続することは避けて下さい。 �B「書き込み」ボタンを押して、ファームウェアとシリアル番号を書き込み、同時にfuse設定が行われる。 −−−−−−−−−−−HIDaspxの完成−−−−−−−−−−−−

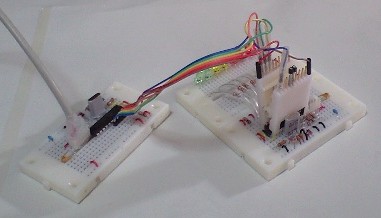

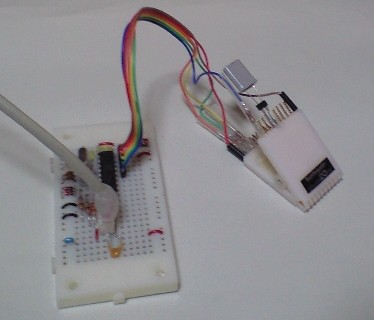

書き込み用にＩＣテストクリップを使った例
