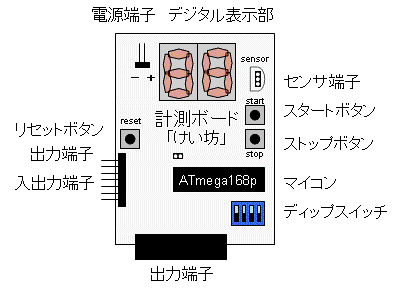

■各部の名称と主なはたらき
◆マイコン●マイコン（ATmega168pを標準装着）にプログラムを書き込むことによって、様々な入出力制御命令を行う。 ●ATtiny2313よりも高位機種なので、AD変換などが可能。
◆入出力端子●hidapio学習回路（HIDaspx）を使ってマイコンの計測データをパソコンに取り込んだり、パソコンで作成したプログラムをマイコンに書き込むための端子。◆出力端子
●上から NC,GND,Vcc,SCK（PB7）,MOSI（PB6）、MISO（PB5）、RST（PB4）
●最下部◆センサ端子
・他のボードを制御するための端子。
・左から RST,GND,Vcc,PD7,---,PD0,PC0
●中央部
・圧電ブザー（発振回路なし、他励式）などを接続する端子。
・左から Vcc,PB2
●HIDaspxを使ってパソコンから電源が供給されないときに、５V電源をつなぐ端子。左から GND,Vcc◆デジタル表示部
●単３×３でも動作可能。●「-19〜99」までの数字で、測定結果や操作の内容を表示する。◆リセットボタン●電源投入後、動作プログラムをリセットする。◆スタートボタン
●標準仕様プログラムでは、メニューの選択前に必ず押します。●各種操作を開始する。◆ストップボタン●各種操作を終了する。◆ディップスイッチ
●標準仕様プログラムではメニュー選択ボタンにもなる。●温度補正や時間などの条件等を設定する。
■詳細説明

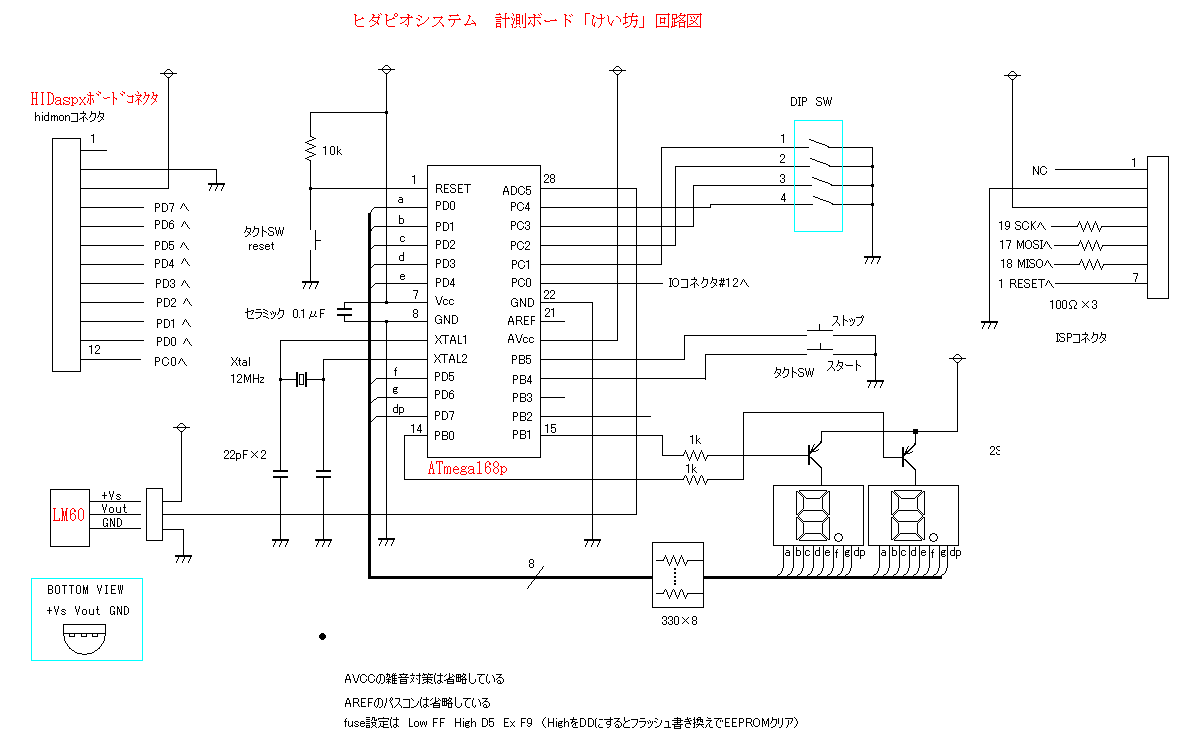

◆回路図
◆マイコン設定●マイコン◆ポートの接続・ATmega168p●fuse設定・low:FF high:D5 ext:F9●周波数・12MHz●７セグメントＬＥＤ・PortD 0 - 7 （a,b,c,…dp）●タクトSW
・PortB 0 (桁制御 1位) PortB 1 (桁制御 10位)・PortB 4 (スタートボタン） PortB 5 (ストップボタン） RST (リセットボタン）●ディップSW・PortC 1:4 (1…4)●センサ・PortC 5●出力（下）・左から RST , GND , Vcc , PortD 7 , --- , PortD 0 , PortC 0●出力（中央）・左から Vcc , PortB 2
◆外部電源●推奨電圧◆温度センサ・直流5V●代替電圧・直流4.5V（1.5V×3）●LM35DZ摂氏（℃）に比例した電圧出力●LM60
例： ０℃→０Ｖ ２０℃→２００ｍＶ
・測定温度範囲：０〜１００℃
・精度：±1℃
・温度係数：10.0mV/℃
・電源電圧：ＤＣ４Ｖ〜２０Ｖ 低消費電流：６０μA
・低出力インピーダンス：０．１Ω
・T0-92パッケージ
・出力形式：アナログ
・動作電圧：ＤＣ２．７Ｖ〜１０Ｖ
・測定範囲：-25〜+125℃ １℃当たり６．２５ｍＶ
・誤差：±２℃（＠２５℃）
・パッケージ：ＴＯ−９２
