■メニュー
- 測定メニュー０：保存データをＰＣへ転送
- 測定メニュー１：リアルタイム温度測定／ＰＣ表示
- 測定メニュー２：スタンドアロン温度測定／保存（５分間隔）
- 測定メニュー３：スタンドアロン温度測定／保存（１分間隔）
- 測定メニュー４：スタンドアロン温度測定／保存（２秒間隔）
※ピンソケットを取りつけ、付け替えが便利になるようにしました。
※温度測定センサ（LM35DZ)はもともと同梱されているものです。
※照度測定センサ（CdS＋整流ダイオード）は自分で作りました。
- ゲームメニュー０：タイマー
- ゲームメニュー１：ビンゴゲーム
- ゲームメニュー２：ルーレット
- ゲームメニュー３：サイコロ

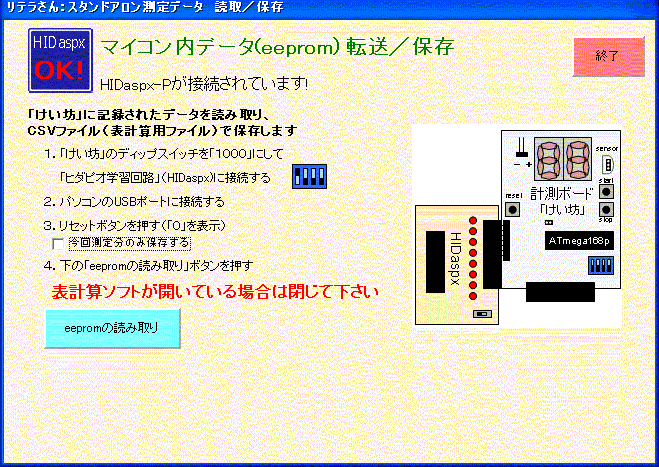

■保存データをＰＣへ転送
※ 電源はHIDaspxボードから取るのではずしておきます。
(1) 計測ボード「けい坊」のディップスイッチを「ON/OFF/OFF/OFF」にし、HIDaspxボードにつなぎます。
(2) リセットボタン を押します。
デジタル表示部に「0」が表示されます。
(3) ソフト「リテラさん」を起動します。
(4) 「マイコン内(eeprom)データの転送」を選びます。
(5) ソフトにしたがってスタートボタンを押します。
(6) HIDaspxのLEDが点滅しなくなったら転送終わりです。
温度データは補正後、オフセット付き（測定値＋２０）でデータ保存されます。データ値126の手前までが今回の測定値です。126よりあとは前回の測定値です。

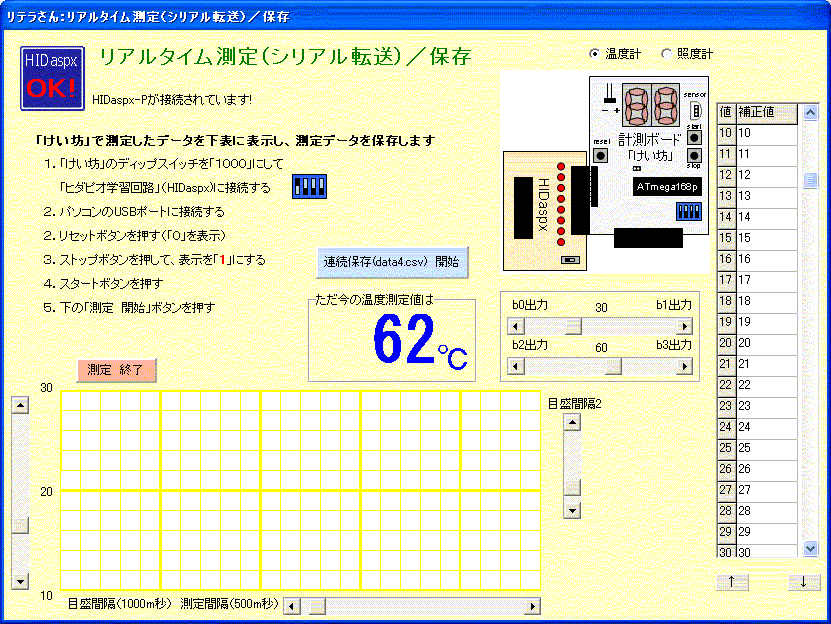

■リアルタイム温度測定／ＰＣ表示
※ 電源はHIDaspxボードから取るので、はずしておきます。
(1) 計測ボード「けい坊」のディップスイッチを「ON/OFF/OFF/OFF」にし、HIDaspxボードにつなぎます。
(2) リセットボタン を押します。
デジタル表示部に「0」が表示されます。
(3) ストップボタンを押して、メニュー１を選びます。
(4) スタートボタン を押します。
(5) ソフト「リテラさん」を起動します。
(6) 「リアルタイム測定」を選びます。
(7) ソフトにしたがってスタートボタンを押します。
※ 終了するときはリセットボタンを押して、HIDaspxボードから抜きます。
■スタンドアロン温度測定／保存
(1) 計測ボード「けい坊」のディップスイッチを「ON/OFF/OFF/OFF」にし、電源(5V)をつなぎます。
(2) 必要であれば、ディップスイッチで温度補正設定をします。
温度補正設定
@温度補正をしたいときは、ディップスイッチを「ON／OFF／OFF／ON」にします。
A表示が「ｈ５」（補正温度±０℃）と表示されます。
Bストップボタンを押して補正温度を設定します。
ｈ９…＋４℃ ｈ８…＋３℃ ｈ７…＋２℃ ｈ６…＋１℃C温度補正を終了したいときは、ディップスイッチ4番をOFFにします。
ｈ５…±０℃
ｈ４…−１℃ ｈ３…−２℃ ｈ２…−３℃ ｈ１…−４℃
温度センサの出力電圧とマイクロコンピュータの電圧測定基準電圧は製造上のばらつきが避けられません。 したがって、正しい温度を表示できない場合があります。基準になる温度計に合わせて、補正すると良いでしょう。
(3) リセットボタン を押します。
デジタル表示部に「0」が表示されます。
(4) ストップボタンを押して、メニューの１〜３のいずれかを選びます。
メニュー２：５分間隔(5) スタートボタンを押し、計測を始めます。
メニュー３：１分間隔
メニュー４：２秒間隔 （センサは急激な温度変化を感知できません。）
※データは３００件まで保存できます。
（２秒間隔で約１０分、１分間隔で約５時間、５分間隔で約１日）
(6) 測定を終了するときは、リセットボタンを押して、電源を切ります。
※再度記録を始めると、
以前に保存されていたデータの上に、新しいデータが上書きされます。
■タイマー
(1) 計測ボード「けい坊」のディップスイッチを「ON/ON/ON/ON」にし、電源(5V)をつなぎます。
(2) リセットボタン を押します。
デジタル表示部に「0」が表示されます。
(3) ストップボタンを押して、メニュー１を選びます。
(4) スタートボタン を押します。
(5) 時間の設定をします。（１〜10分の間で選ぶことができます。）
・はじめは「３．」の文字が表示されます。３分の時はスタートボタンで開始します。
・10分までの任意の時間に設定したいときは、ストップボタンで時間（分）を変更します。
・10分の時は「０．」を選びます。
・変更後にスタートボタンを押すと開始します。
残り時間の表示
3.0のとき、３分〜２分50秒
2.5のとき、２分50秒から２分40秒
1.3のとき、１分30秒〜１分20秒
残りが59秒以下になると秒を表示します。
残りが０になると 0.0 が点滅します。
※中央の出力端子に圧電ブザー（発振なし）を接続すると、ブザーが鳴ります。
※ 終了するときはリセットボタンを押します。
■ビンゴゲーム
※ １〜７５の数字がランダムに出ます。（もちろん同じ数字は出ません）
(1) 計測ボード「けい坊」のディップスイッチを「ON/ON/ON/ON」にし、電源(5V)をつなぎます。
(2) リセットボタン を押します。
デジタル表示部に「0」が表示されます。
(3) ストップボタンを押して、メニュー１を選びます。
(4) デジタル表示部に「７５」が表示されます。
※ストップボタンで、最大数を４５，４０，３５、−、１０まで変えることができる。
(5) スタートボタンではじめます。
(6) ストップボタンでルーレットが止まります。
(7) スタートボタンで再び動きます。
※ 終了するときはリセットボタンを押します。
■ルーレット
(1) 計測ボード「けい坊」のディップスイッチを「ON/ON/ON/ON」にし、電源(5V)をつなぎます。
(2) リセットボタン を押します。
デジタル表示部に「0」が表示されます。
(3) ストップボタンを押して、メニュー２を選びます。
(4) スタートボタン を押します。
デジタル表示部に「0」が表示されます。
(5) スタートボタンではじめます。
(6) ストップボタンでルーレットが止まります。
(7) スタートボタンで再び動きます。
※ 終了するときはリセットボタンを押します。
■サイコロ
(1) 計測ボード「けい坊」のディップスイッチを「ON/ON/ON/ON」にし、電源(5V)をつなぎます。
(2) リセットボタン を押します。
デジタル表示部に「0」が表示されます。
(3) ストップボタンを押して、メニュー３を選びます。
(4) スタートボタン を押します。
(5) スタートボタンではじめます。
(6) ストップボタンでサイコロが止まります。
(7) スタートボタンで再び動きます。
※ 終了するときはリセットボタンを押します。
