プリント基板版HIDaspx





プリント基板版とは
◆中学生対象につくりやすさを考えて開発。
◆つくる喜び、学ぶ喜びを一体化
●自分でHIDaspx用ファームウェアを書き込む楽しさも経験



●必要部品とセットで、Topmanより販売試行教材として、販売中
 ※販売試行教材(低価格化を目指すため、受注生産。組立不良による修理は有償で要送料)


学習プリント

学習プリントの例



パソコンによる制御

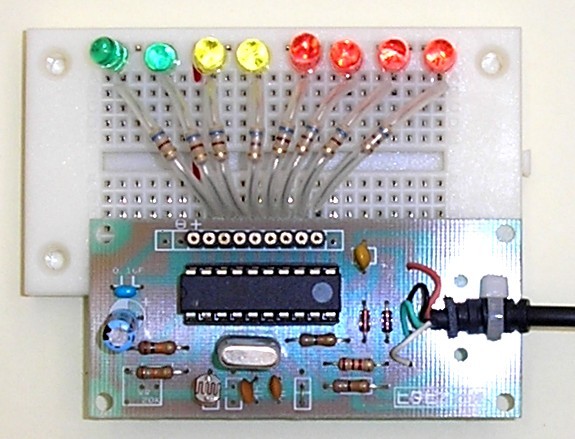

8LED実験

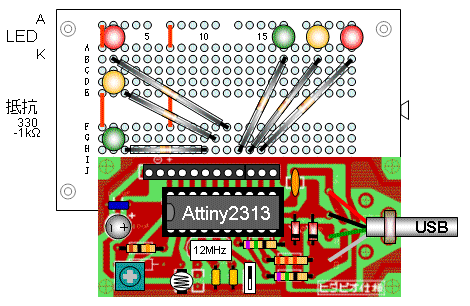

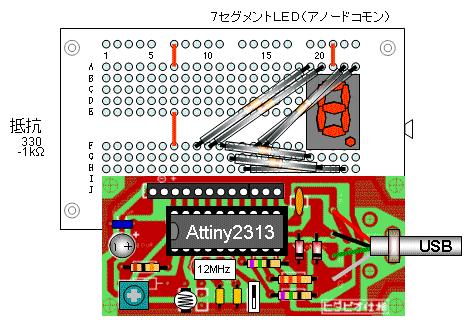

信号機とデジタル数字実験

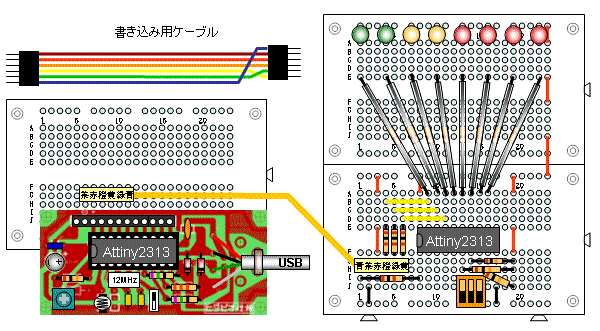

マイコンによる制御

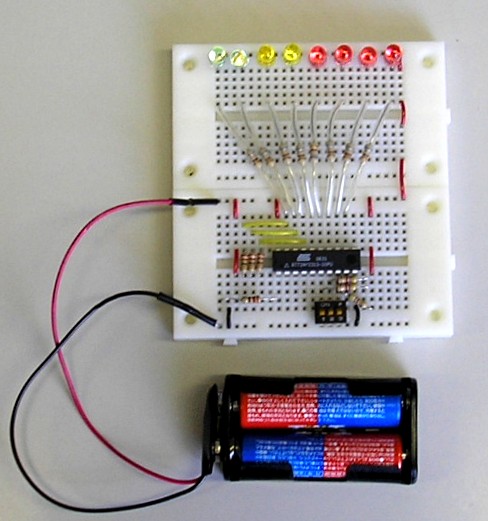

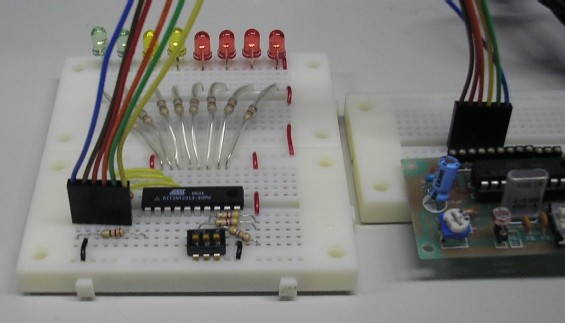

8LED実験



電子掲示板

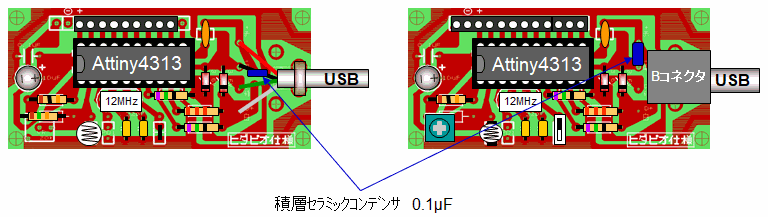

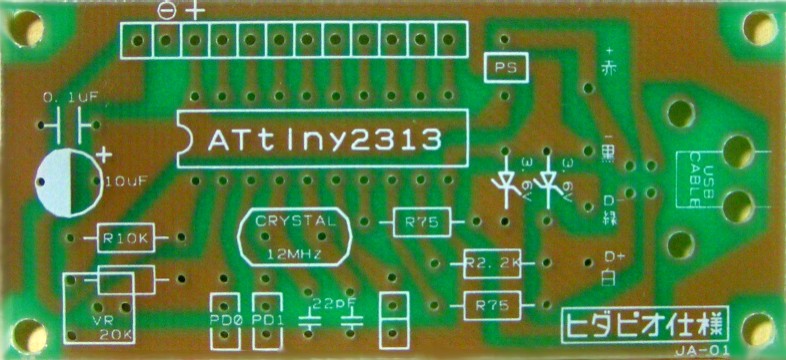

低密度基板のバリエーション

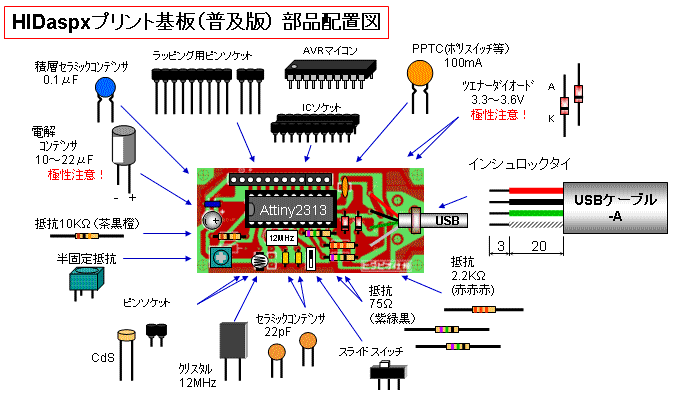

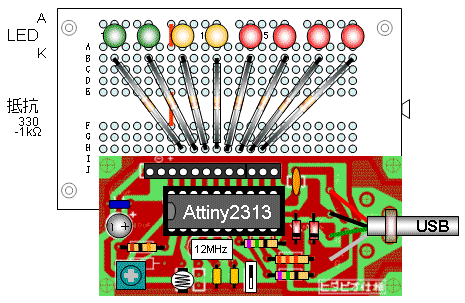

部品配置図

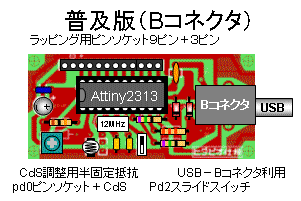

普及版構成例
【他の付属品】
 ブレッドボード1枚、LED8個、7セグメントLED
 電流制限用抵抗8本、熱収縮チューブ、簡易ジャンパー線8本
 電池ケース(単3×2)、電池スナップ

【実験可能な内容】
 ○回路の基礎実験
 ○パソコン制御(8LED、信号機、デジタル数字、明暗入力(調整可))

【他の部品を加えることで可能となる実験例】
 《以下はマイコン制御(ATtiny2313、ブレッドボード、書込コード)》
 ○8LED、信号機、デジタル数字
 ○電子オルゴール(圧電ブザー)

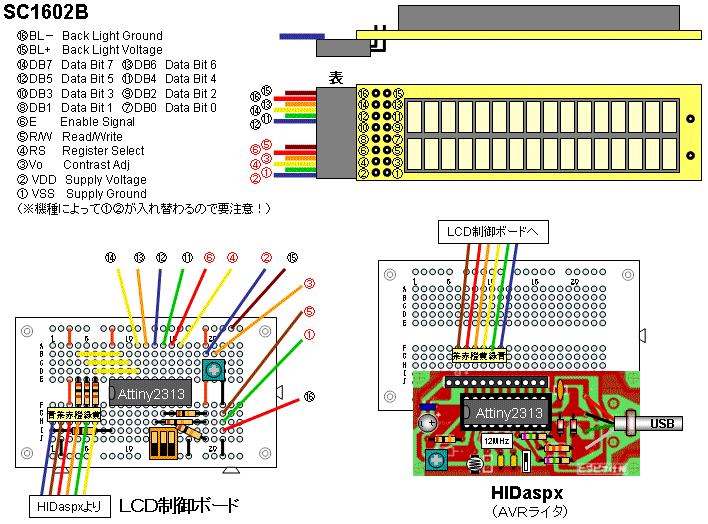

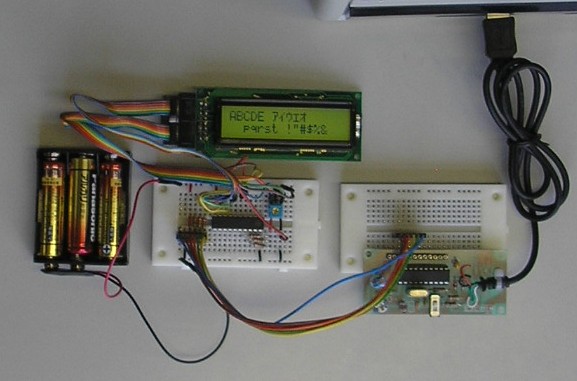

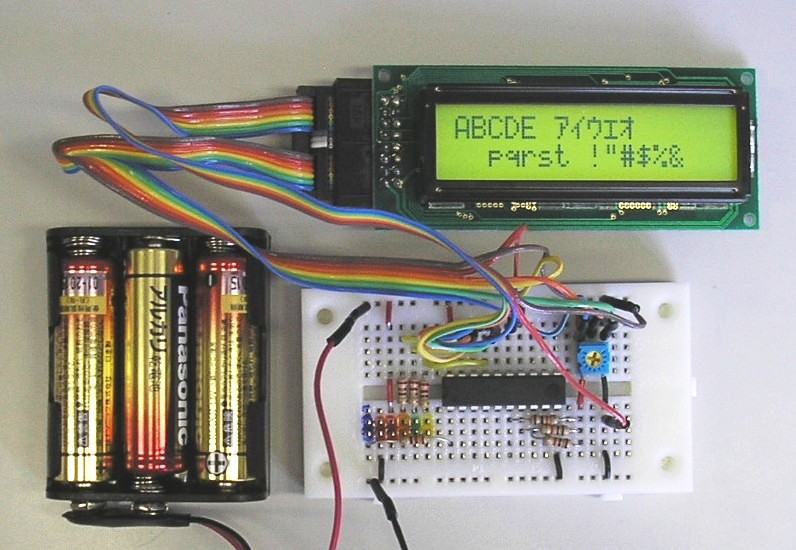

 ○LCD制御(LCD、半固定抵抗10kΩなど)

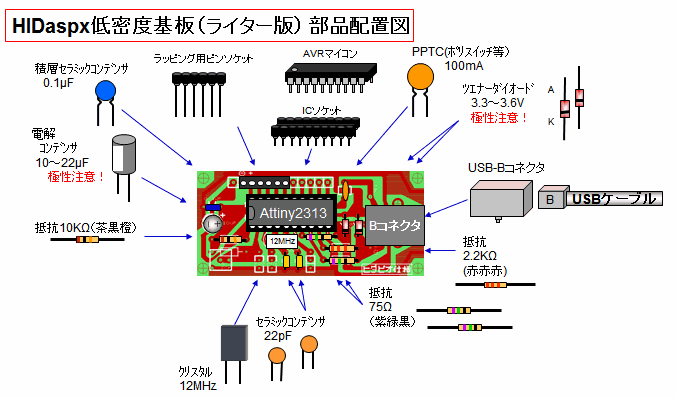

部品配置図

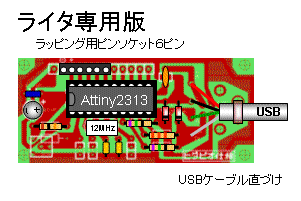

ライタ専用構成例
【他の付属品】
 なし
