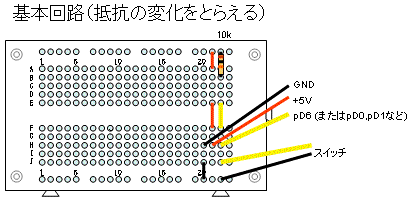

■抵抗の大きな回路を検出する回路
◆基本的な回路
「基礎実験４」用に、押しボタンスイッチ、リードスイッチ（磁石を近づけたらON）、傾きスイッチ（中に水銀が入っていて、傾けたらOFF）、CdS（光感知センサ）の４種類のスイッチを、１つのボードに取りつけました。

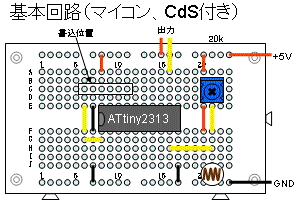

●マイコンとCｄSをまとめた回路
マイコン、CdS（光感知センサ）を１つのボードに取りつけ、明るくなるとオルゴールが鳴るようなプログラムを入力します。出力部には、圧電ブザや８Ωの小型スピーカを付けて下さい。

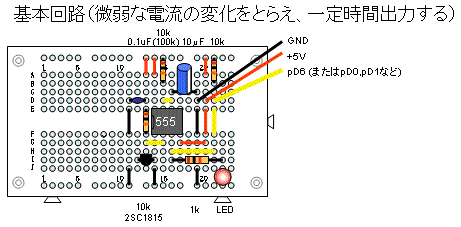

■微弱な電流の変化をとらえ、一定時間出力する回路
「基礎実験４」用に、タッチセンサ、光センサ、音センサ、赤外線センサを使った簡単な回路を考えてみました。◆基本的な回路
出力時間の調整は、中央左上の１０ｋΩの抵抗を１００ｋΩなどに変えると長くなります。１Ｍ程度の半固定抵抗をつけても良いでしょう。

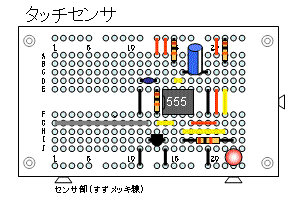

センサ部には、すずメッキ線を使った回路です。触れるとわずかな時間だけONになります。

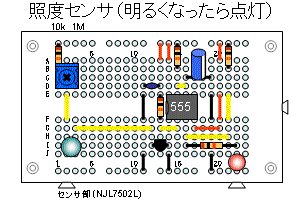

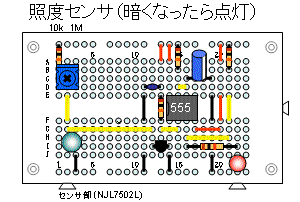

●光センサセンサ部には、NJL7502Lを使った回路です。

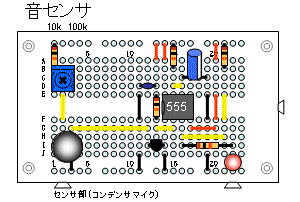

●音センサセンサ部には、小型のコンデンサマイクを使った回路です。手をたたくととわずかな時間だけONになります。

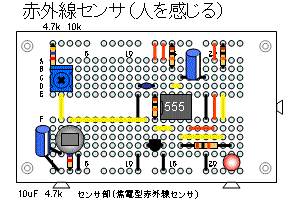

●赤外線センサセンサ部には、焦電型赤外線センサを使った回路です。手を近づけるとわずかな時間だけONになります。
