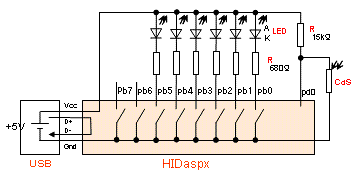

■回路図
R＝６８０ΩはLEDに合わせて変更すること（３３０Ωなど）
R＝15kΩは１０ｋΩ＋可変抵抗器１０ｋΩにすると、微妙な調整が可能
■実体図
ヒダピオ学習回路＋信号機ボード プリント基板版 ブレッドボード版
■信号機の点滅順序
◆歩行者信号なし
段階 進行方向 直交方向 時間比率 １ 赤 赤 １ ２ 青 赤 ４ ３ 黄 赤 ２ ４ 赤 赤 １ ５ 赤 青 ４ ６ 赤 黄 ２
◆歩行者信号あり
段階 進行方向 直交方向 歩行者 時間比率 １ 赤 赤 赤 １ ２ 青 赤 青 ４ ４ 青 赤 × ０.２ ５ 青 赤 青 ０.２ ６ 青 赤 × ０.２ ７ 青 赤 青 ０.２ ８ 黄 赤 × ０.２ ９ 黄 赤 青 ０.２ 10 黄 赤 × ０.２ 11 赤 赤 赤 １ 12 赤 青 赤 ４ 13 赤 黄 赤 ２
