NEWS


●HIDaspx(ヒダピオ学習回路)の回路に別のHexファイルを書き込むことで、HIDkeyboardを作成できるようにしました。


USB接続すると、キーボードのように、スイッチを押すとキーコードをパソコンに送ります。
写真は、2台のHIDaspxのそれそれで、数字がでるもの、制御コードがでるものを同時につなげてみたところです。
プレゼンテーション切替スイッチや、テンキーなど、応用例は様々です。

Hexファイルはこちらから



●Windows10の64ビット機でも「JA制御ヒダピオ」は使用できることを確認しました。

VBAでUSB_IOを行うページを開設しました。
○HIDaspxを使ってエクセル等で入力する基本の使い方の紹介です。
○シリアルナンバーを使えば、同時に複数台のHIDaspxを使うこともできます。


●HIDaspxを使ったUSB-IOで、スイッチで文章を打ち込む教材を作ってみました。



使用法の動画
エクセルの中で、ボタンスイッチ5個(2個…移動、1個決定、1個修正、1個リセット)を使って文章を打ち込むシステムです。
 ・1文字ずつ打つ。
 ・文章を選ぶ。  ・絵文字に隠された文章を選ぶ。
の3つの方法があり、障害の程度やここに応じたカスタマイズが可能です。
スイッチは手で押す以外の方法も色々考えられます。
 ・足や頭などで押す。
 ・触れるだけで反応するスイッチを利用する。
 ・光をさえぎるスイッチを利用する。

装置は、自分で取り寄せし、自作すれば3000円内でも可能です。

●ヒダピオ学習回路が新しくなりました

     ・リセットボタンがつきました。
     ・USBコネクタのサイズがミニに変更になりました
     ・LEDが高輝度になりました。

※拡張用コネクタに貼付用のテプラテープを準備しました。

テプラデータ


テプラデータ(旧用)

●ついでにマイコン用テプラデータも作ってみました。


テプラデータ(ATtiny2313用) テプラデータ(ATtiny4313用)


単音/和音兼用オルゴールのmymelo_Hxを改訂し、ATtiny45での不具合を修正しました。
     ATtiny2313/4313では特に変更ありませんが、最新版に換えて置いて下さい。

●マイコン制御で動作する3LED表示器を作ってみました。早押しクイズにも利用できます。



●TOPMANからヒダピオ制御カーと学習ノートが販売されました。
  制御カー採用校にはヒダピオ学習回路(20台まで)が無償貸し出しされるキャンペーン実施中
  学習ノート(JA教育研究会発行)採用校には指導用資料が無償提供されます。

ヒダピオ制御カー(本体2700円+センサユニット540円)

プログラムの様子(動画)


学習ノート(300円)

●1個のセンサーでのライントレースを動画にしました。

モノアイのライントレース

●「JA制御ヒダピオ」の使用法を動画にしました。

実験1 実験2 実験3 実験4

簡易プログラム1 簡易プログラム2 簡易プログラム3


●「Ardublock」の使用法を動画にしました。

設定 プログラム1 プログラム2 プログラム3


●「mymelo」の使用法を動画にしました。

単音/和音オルゴールの書き込み


●技術教室の整備について

技術室の整備

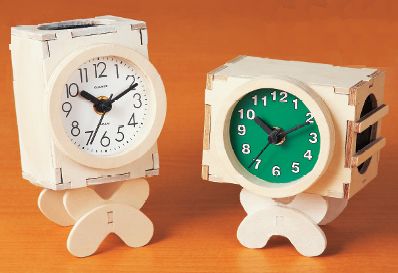

●制御学習テキスト(時計付き、単音/和音オルゴール「メロディクロック」)

テクノキットおよびやまゆうから発売されている「メロディクロック」で使用できるテキストです。

PDF版(生徒用)

教師版希望の方は、下記メールアドレスまでご連絡下さい。

カタログ PDF(ヤマユウ)P.60

●制御学習生徒用テキスト(三田市版)

兵庫県三田市で共通に使用するテキストです。

PDF版(生徒用)

●ArduinoのArduBlock(アルドゥブロック)が、ヒダピオシステム向けに改変されました!。

関数(サブルーチン)、ATtiny4313に対応できた最新版をご利用下さい。

改変の概要、ダウンロード情報など、詳細は こちらまで

・ブロックを並べてプログラムします。

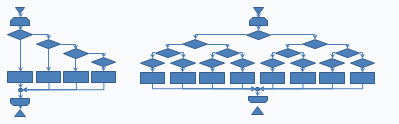

・プログラムの構造が理解できます。
・汎用性に優れています。



お願い

 今後の改変の参考にするために、ArduBlockを授業や部活動などで生徒に使わせた結果を報告していただけませんか?
 生徒の感想や、生徒が組んだプログラムを下記メールアドレスで送っていただければ幸いです。よろしくお願いします。


●単音/和音兼用電子オルゴール

詳細はこちらまで

・いろんな鳴り方のパターンを、簡単に変更できるようになりました。


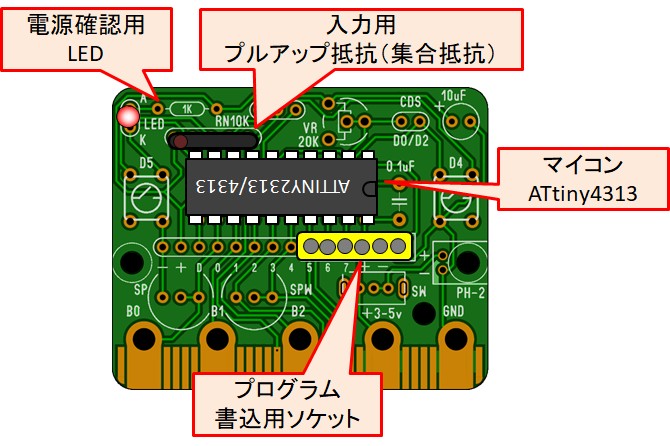

・基板が完成しました!
  トップマンのスピーカボックスや100均のスピーカーボックスも仕様できます。



お願い

 サンプル曲を集めています。著作権のない曲のソースファイルを下記メールアドレスで送っていただければ幸いです。よろしくお願いします。


●ソフトウェア「JA制御 ヒダピオ」でのマイコンへの書き込みがわかりやすくなりました!

・「コンパイラへ」ボタンが「アップロード」に変更になりました

・「アップロード」ボタンのクリックで「保存」「ヒューズ設定」「書き込み」を自動化しました。

・フリーソフト「JA制御ヒダピオ」関連ソフトウェアの一括ダウンロード

ここから→ ja_hidapio.exe




ヒダピオシステムは簡単に使えます!

(1)「ヒダピオ学習回路」(HIDaspx+8LED+CdS)をパソコンのUSBポートにつなぐ


(2)ソフトウェア「JA制御 ヒダピオ」を起動する



・フリーソフト「JA制御ヒダピオ」関連ソフトウェアの一括ダウンロード

ここから→ ja_hidapio.exe


(3)学習開始
JA制御ヒダピオの使い方



なぜ、ヒダピオシステムなのか?

基礎的な学習を大切にしています。
◆入出力における信号の0,1の扱いから学ぶことができます。
  ●出力信号によって、被制御機器が On−Off されることが理解できます。
  ●入力信号によって、判断が行われることが理解できます。
◆10進数と2進数の変換を学ぶことができます。
◆マイコンによる制御では、プログラムの保存、コンパイル、書き込みの手順を実感できます。
プログラムを作成します。
◆タイルを貼ってフローチャートを作るのではなく、プログラムを作成します。
◆キー操作が苦手な生徒でも楽に作成できます。
  ●ボタンをクリックするだけで、ほとんどの命令を入力できます。
◆作成したプログラムの流れを目で追うことができます。

※言語はBASICです。VB(Visual Basic)に準じていますので、
  エクセルなどのマクロの作成(VBA)の基礎学習にもなります。
汎用性があります。
◆指導時間などに合わせて、学習内容の濃密は自由自在です。
  ●操作が簡単なLED制御であれば4時間でも可能です。
被制御器は不特定で、多くのものを制御することが可能です。
  ●制御対象が単独の教材(例:ロボットカー)とは性質が異なります
  ●最終目標(ライントレースなど)はありません。
  ●生徒の力量に応じて、目標を変更できます
  ●制御対象を自由製作することが可能です。
    ・LED、スピーカ、モータ、ヒータなどを含むマイコンを使った作品の製作
◆初心者の先生には
  ●パソコンを使ったプログラムによるLEDの制御。
  ●マイコンによる制御として電子オルゴールの作成
◆詳しい先生には
  ●センサやアクチュエータを工夫した各種の制御
    ※LCDの制御、ライントレースカー、Nゲージの制御など
  ●温度測定など、測定ボードを使った制御もできます。
◆同じシステムで利用していれば、市単位の研修も進めやすい利点があります。
■ソフトウェアはフリーです。
◆どんなパソコンやUSBメモリでも簡単に保存できます。
  ●家庭のパソコンに入れて、予習・復習も可能です。
◆インストール不要です。
  ●システムの変更は必要有りません。
  ●もし異動があっても、転勤先の学校ですぐに利用できます。
■とても安価な教材費(教具費)でスタートできます。
◆1人1台ずつ揃えても、7万円強で揃います。
  ●基本のハードウェアであるヒダピオ学習回路は1台1836円で手に入ります。
  ●連結して使用する拡張ボードは1台745円より
◆自作することも可能です。
  ●プリント基板やブレッドボードを使って作る方法があります。
◆学習用ノートやプリントもあります。

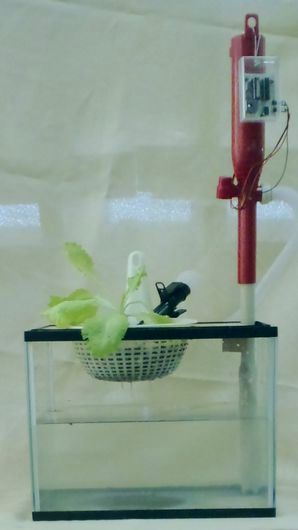

栽培用ポンプ教材

 テクノキットでは、電動ポンプを改良しマイコン付き電動ポンプを試作しています。
 栽培の自動灌水装置(一定時間ごと、またはセンサに感知してポンプアップするなどをプログラムする)として利用した後、電子オルゴール(自分の好きな曲をプログラムする)にして持ち帰る教材として開発中です。
 興味のある方は、テクノキットへご連絡ください。

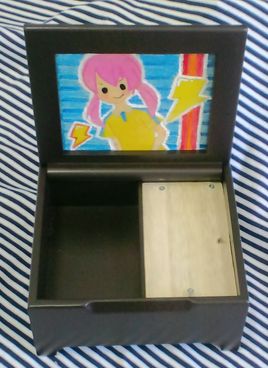

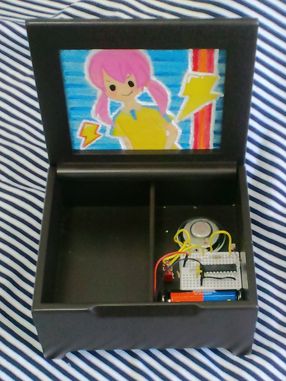

小学生にオルゴールを作らせてみました。



卒業記念に「オルゴール」を作ってみませんか? 校歌や思い出の歌を入力できます。



「プログラムによる計測・制御」の学習の後に、3時間+αで行うことのできるVBAによるプログラム学習例です。

VBAを使ったプログラム入門(wordファイル 2013/2/7版)

プログラム見本(excelファイル)

英単語見本(NewHorizon)(excelファイル)



テクノキット「AVR-LED1」





ものづくり教室の出前!!

 「ものづくり教室 〜電子オルゴールを作ろう〜」を出前いたします。

詳しくは、こちらから

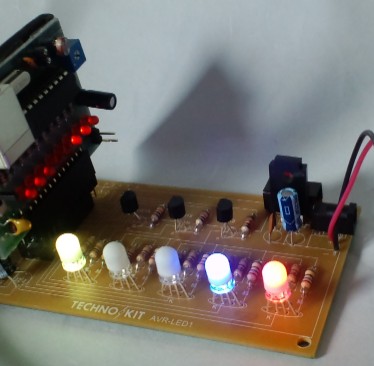

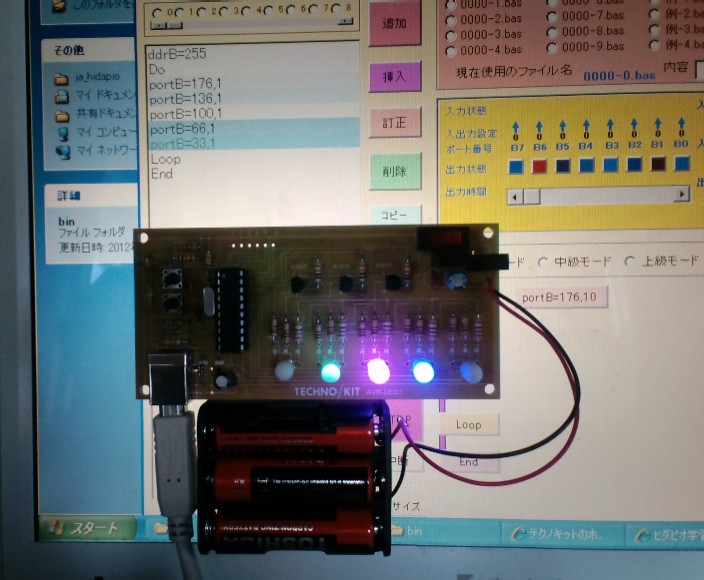

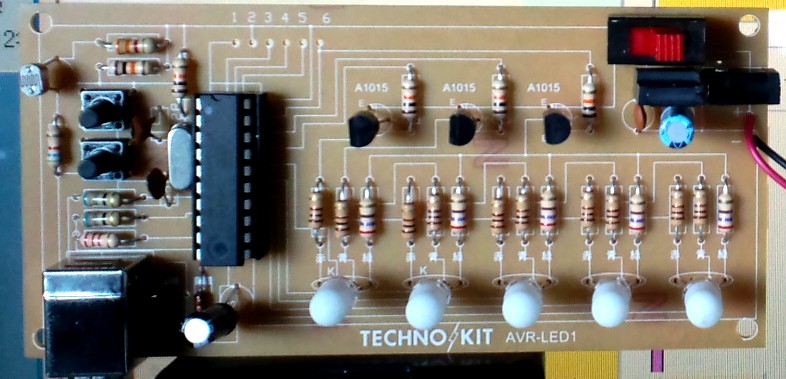

テクノキットから販売されている「AVR-LED1」を試してみました。

 PB0〜PB4で5つのLEDのどれを点滅するかを決定し、PB5〜PB7で3色(赤、緑、青)の発光を決定できる仕組みです。

 基本キット(1880en)に追加部品(680en)を追加し、マイコンにHIDaspxをセットすると、「JA制御ヒダピオ」でフルカラーLEDを使った7色(赤、緑、青、黄、水色、桃色、白)のUSB-IOができます。
(今春より、トップマンからテクノキットへファームウェア入りマイコンの提供がされるようになりましたので、全ての部品をテクノキットから購入できます。価格は未定ですが、3000en未満です。)

 またマイコンを取り去り、12ピンの両ピンヘッダをICソケットに挿して、Topmanから販売されているヒダピオ学習回路を接続すると制御できます。この時は基本キットだけで制御可能です。

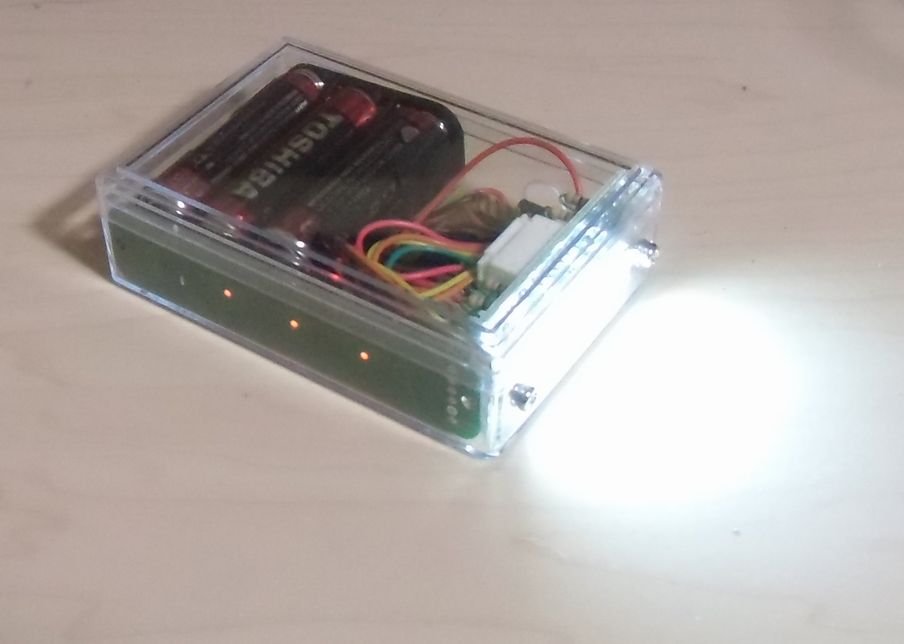

テクノキットで販売されている「スマートタッチセンサーライト」を試してみました。

 4つの高輝度白色LEDの発光を、4つのタッチセンサで決定できる仕組みです。


 センサが多いので、プログラムも多彩なものが考えられます。


 テクノさんのプログラム見本では
  センサ1で明るさ調整(PWM制御の時間調整)
  センサ2で点灯−高速点滅3回
  センサ3で点灯−点滅1回
  センサ4で点灯−順点滅1回
が設定されていました。
