■概要 ↑トップ↑
この取り組みは
◆小山智史氏(弘前大学)が紹介されている「電子オルゴール」を基にして取り組んでいるものです。
◆関連ソフトウェアは、谷岡政宏氏（北海道職業能力開発大学校）や光永法明氏（大阪教育大学）の協力を得て、改良、開発しています。
◆電子オルゴールのソースファイルを「mymeloアップロード」にドラッグ＆ドロップするだけで、簡単に書き込めます。
◆ATtiny2313の他にATtiny4313、ATtiny45にも対応しています。
（最新版で、ATtiny45の動作不具合を修正しています。）
（スピーカとマイコンの接続には１００Ω以上の抵抗をつながないとリセットする場合があります）
◆いろんな動作を、簡単に選択できるようにしました。
◆「電子オルゴール」のソフトウェア群mymeloを、WinAVRなどのソフトウェアをコンピュータにインストールすることなく利用できるようにしています。また64ビット機にも対応しています。
◆単音／和音兼用基板を準備しました。
製作希望の学校は、テクノキットまでご相談ください。
■ダウンロード ↑トップ↑
◆インストール不要のコンパイラ＋書き込みソフト等が同梱されています。
◆最新ソフトウェアのダウンロード mymelo_Hx160727.lzh
●常に最新版をご利用ください。
mymelo_Hx140822.lzh以降はATtiny4313版HIDaspxに対応しています。
mymelo_Hx131108.lzh以前の版でATtiny45の利用をすると障害が出ますので、利用しないようにしてください。
(復活方法）コマンドプロンプトを使って、hidspxのあるフォルダで、「hidspx -ph -d17 -fl11100010」とすれば復活できます。
●解凍し、デスクトップ、USBメモリやWriteOKフォルダなど好みの場所に保存してご利用ください
●保存先が決まれば、最初に「初めての時は、これをWクリック.vbs」をWクリックしてください。
■使用方法 ↑トップ↑
◆ソースファイルの作成
●メモ帳で書くことができます。
３和音のソースファイルの書き方
トラック１
そみ８ふぁ８そら そみ８ふぁ８そ`ど
トラック２
んん８ん８んん んん８ん８んみ
トラック３
ど８そ８み８そ８ど８そ８み８そ８
※「ど」「れ」「み」
「ん」休符
「ど#」どの半音上げ。「♭」は利用できない。
「８」８分音譜（数字のないのは4分音符） 「ど８.」付点音符 連符{どどど}３連符
「｀ど」次の１音だけ上の音 「"ど」次の１音だけ下の音
「音階５」省略時は４ 「↑」音階を一つあげる 「↓」音階を一つ下げる
「テンポ150」毎分の4分音符の拍数。省略時は120
●ファイルを拡張子 txt または mml で保存する。
※ mmlはテキスト音楽「サクラ」の拡張子
うさぎ usagi.mml 春が来た harugakita.mml

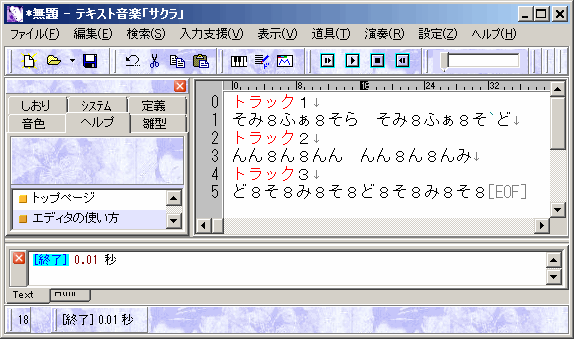

※テキスト音楽「サクラ」で音楽を確かめることができます。
●「.」「`」「"」は半角文字を使用する。
●サクラで演奏できる楽譜がすべてオルゴールにできるわけではありません。
曲が大きすぎたり、命令が異なると、エラーになることもあるのでご注意ください。
※ストトン講座
◆マイコンへの書き込み準備
●インストール不要のコンパイラ＋書き込みソフトの圧縮ファイルをダウンロードする。
●解凍し、好みの場所に保存する。
●「初めての時は、これをWクリック.vbs」をＷクリックする。
「mymeloアップロード」「mymelo設定」のショートカットが自動生成されます。
↓

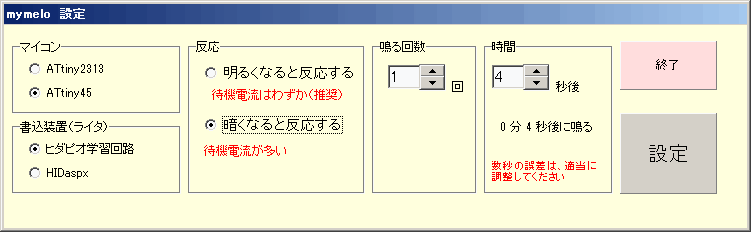

●動作の選択
「mymelo設定」の中の、好みのものを選択し、「設定」ボタンをクリックする。
◆マイコンへの書き込み
●電子オルゴール回路にヒダピオ学習回路またはHIDaspxを接続し、
●ソースファイルを「mymeloアップロード」にドラッグ＆ドロップする。

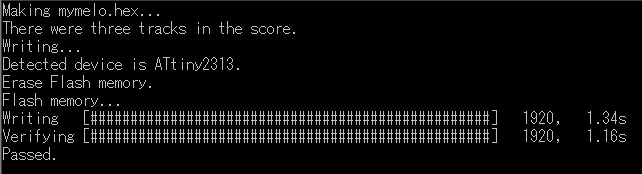

●後は自動的にコンパイル、書き込みをします。
※ヒューズビットも和音電子オルゴール用に自動的に設定します。
※書き込みに失敗したときは設定をし直してください。

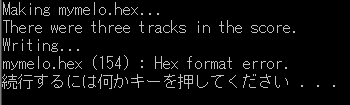

・サイズが大きい（音が多すぎる）と、「Hex format error」がでます。
・エラーが出ると、次からの書き込みができません。
（対処法）「mymelo設定」の「設定」ボタンをクリックする。
■その他 ↑トップ↑
◆製作説明書 検討中ですので参考程度にしてください。
単音／和音の兼用電子オルゴール製作説明書(１００均スピーカボックス／ヒダピオ学習回路版)
単音／和音の兼用電子オルゴール製作説明書(トップマンスピーカボックス／ヒダピオ学習回路版)
単音／和音の兼用電子オルゴール製作説明書(トップマンスピーカボックス／プリント基板版)

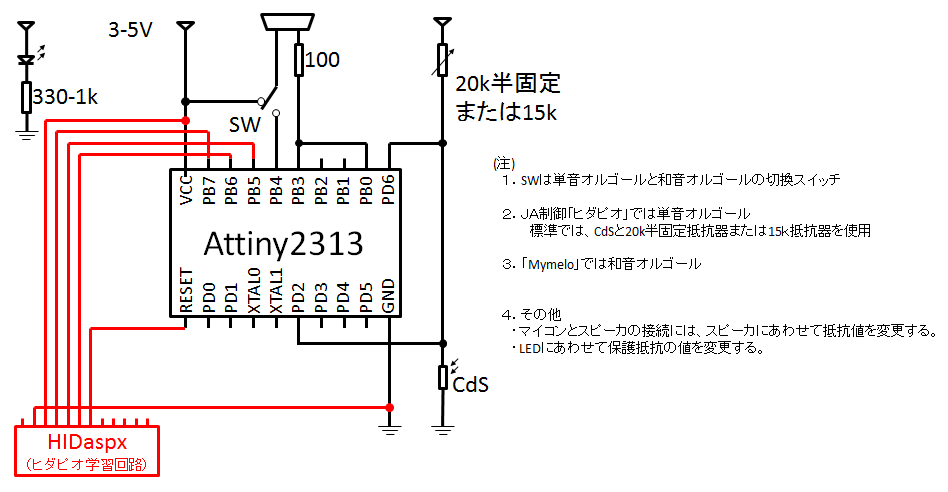

◆回路図と基板

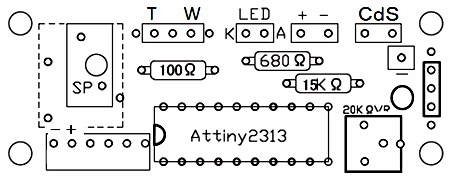

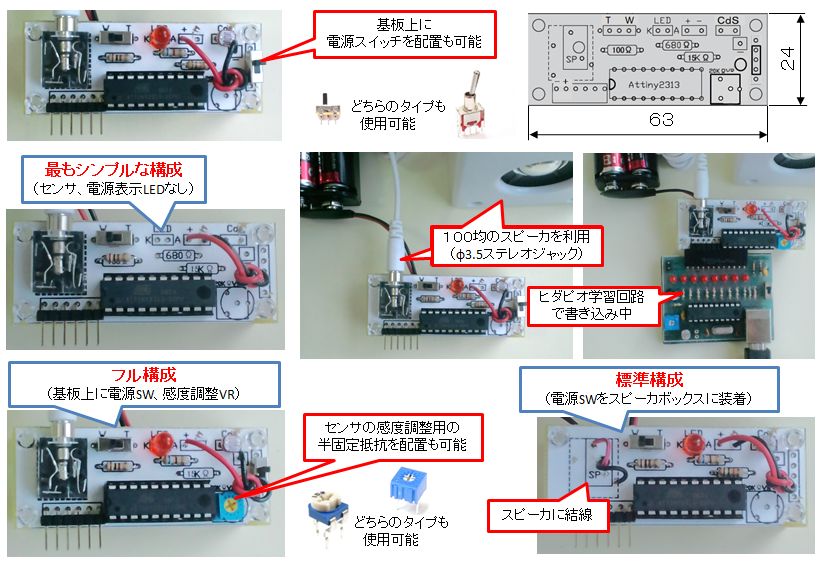

単音／和音兼用基板
〜基板の利用あれこれ〜
基板利用校 募集中！！
製作希望の学校は、テクノキットまでご相談ください。
基板製作はテクノキットに依頼しております。
全国の提携教材会社を通じての購入(1枚200円)が可能です。
◆音楽のたしかめ
フリーソフトのテキスト音楽「サクラ」も使えて、音を確かめることができます。◆ヒダピオ（「簡易プログラミング」または「電子オルゴール」）でプログラムを書き込むときの注意
（サクラの入手先）http://oto.chu.jp/
●一度和音化した電子オルゴール回路のマイコンは、ヒューズビットが変更されています。

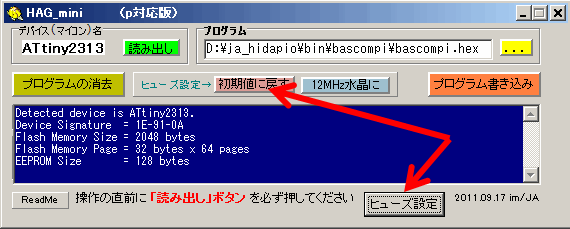

●単音の電子オルゴールにする場合は、「HAG_mini」で「ヒューズ設定」「初期値に戻す」の作業を行ってください。
(「メニュー」「基本設定」で自動化できます)
