マイコン制御の方法
※　マイコン制御学習にはhexファイルにコンパイルするためのソフトウェアが必要です。
「バスコンピ」（インストール不要）　または　「BASCOM-AVR」(demo版でも可能、インストールする必要有り）　など

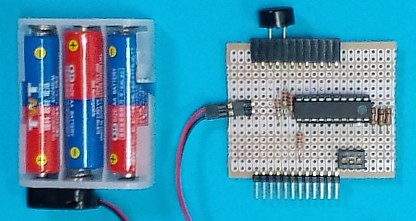

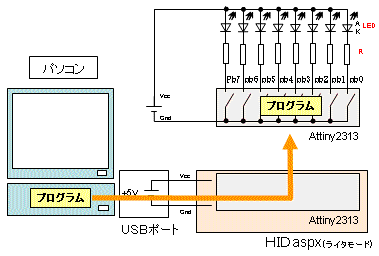

　 ヒダピオ学習回路（ﾗｲﾀｰﾓｰﾄﾞ）を使って、マイコンボードのAVRマイコンにプログラムを書き込み、
4.5V電源を使って、電子オルゴールを単独で動作させている。
　

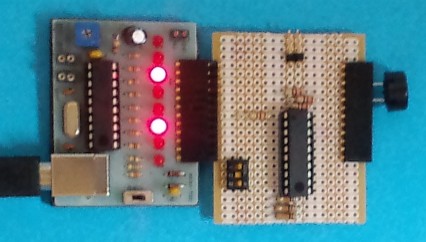

プリント基板版HIDaspx（ﾗｲﾀｰﾓｰﾄﾞ）を使って、AVRマイコンにプログラムを書き込み、
4.5V電源を使って、電子掲示板（LCD）を単独で動作させている。
　

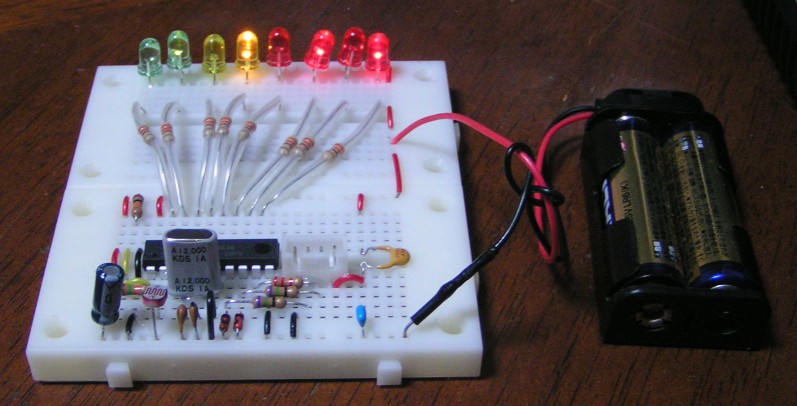

ブレッドボード版HIDaspx（ﾗｲﾀｰﾓｰﾄﾞ）を使って、AVRマイコンにプログラムを書き込み、
３V電源を使って、８LEDボードを単独で動作させている。

１．マイコン制御の流れ

　

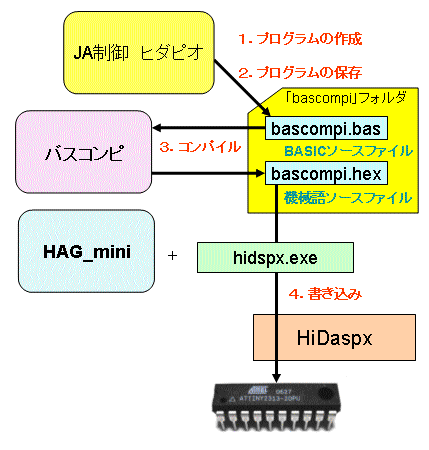

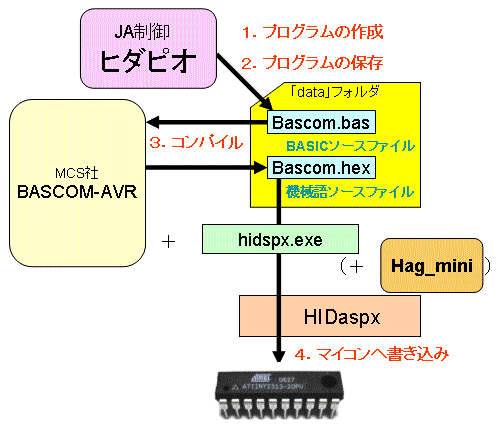

「バスコンピ」を使った例　　　　　　「BASCOM-AVR」を使った例

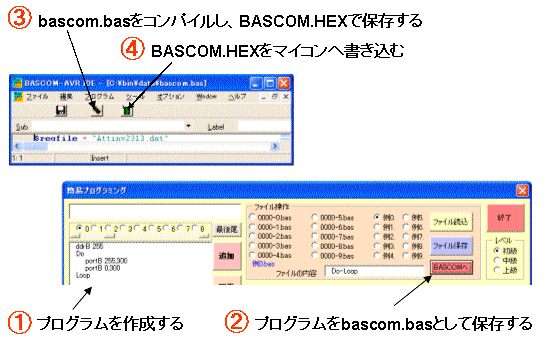

�@プログラムを作成する　…　「JA制御　ヒダピオ」で作成する

�Aプログラムを保存する　…　「JA制御　ヒダピオ」で「コンパイラへ」をクリックし保存する

　　　…　「バスコンピ」用に「bascompi」フォルダ内に「bascompi.bas」を生成

　　　…　「BASCOM-AVR」用に「data」フォルダに「bascom.bas」も同時に生成する。

�B機械語へコンパイルする

　　　…　「バスコンピ」で「bascompi.bas」から「bascompi.hex」を生成

　　　…　「BASCOM-AVR」で「bascom.bas」から「bascom.hex」も同時に生成する。

�Cマイコンへ書き込む

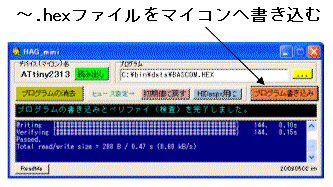

　　　…　「HAG_mini」で「bascompi.hex」を書き込む

　　　…　「BASCOM-AVR」で「bascom.hex」を書き込む

�D動作確認する

●すでにプログラム（機械語ファイル　〜.hex　）　が有る場合は、 「HAG_mini」を使うことで、簡単に書き込めます。 「HAG_mini」はインストールなしで使えます。 ●プログラム作成からコンパイル、書き込みの手段の色々

２．マイコン制御ボードと回路

　

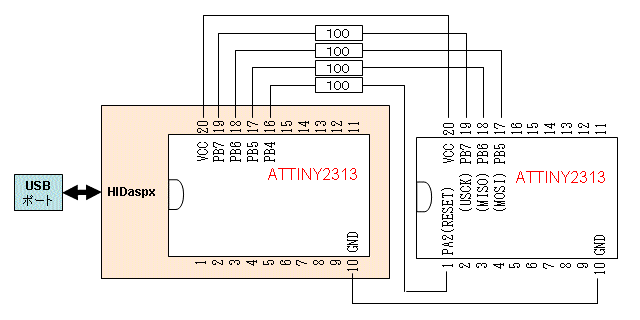

３．ＡＶＲライタとマイコン制御ボードとの接続方法



　　

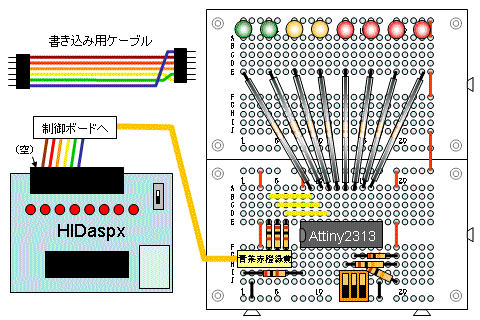

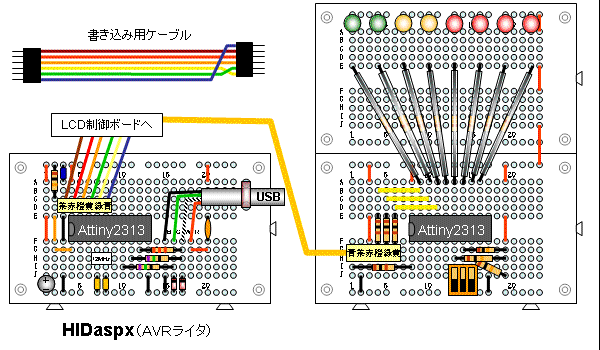

ヒダピオ学習回路　　　　　　プリント基板版　　　　　　　　　ブレッドボード版
